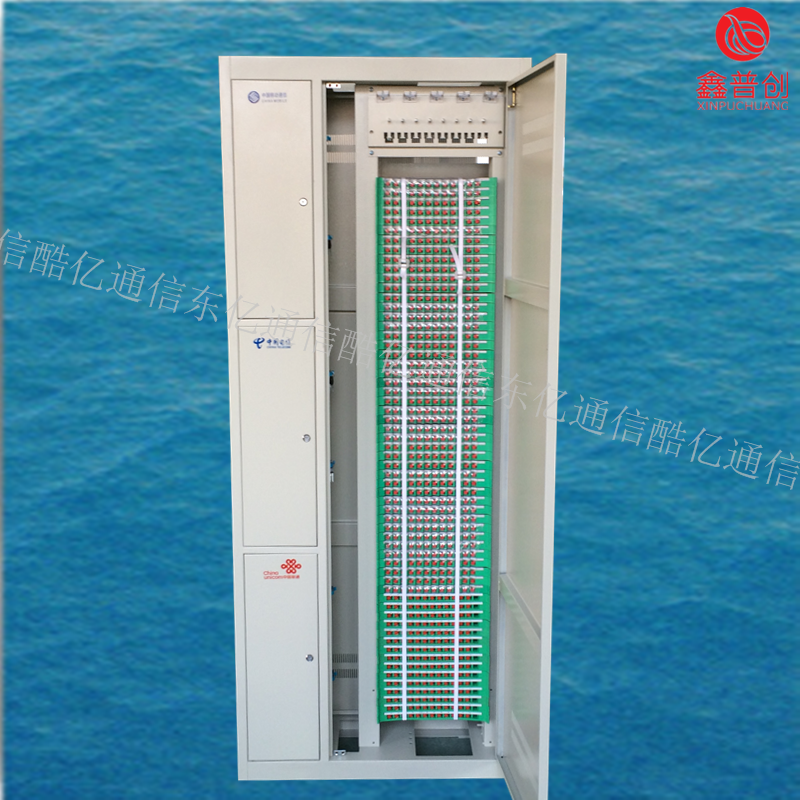

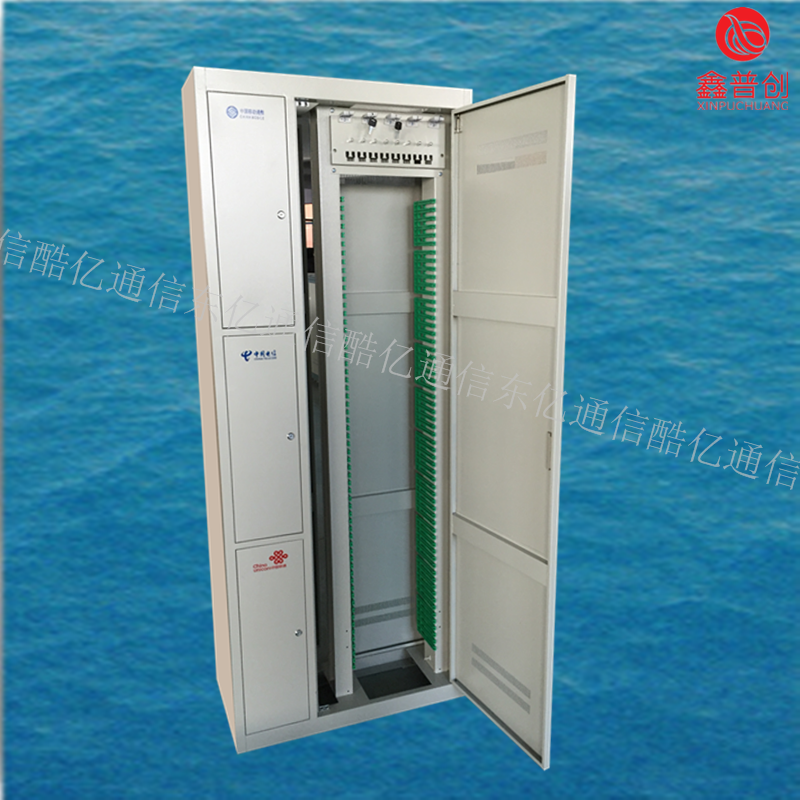

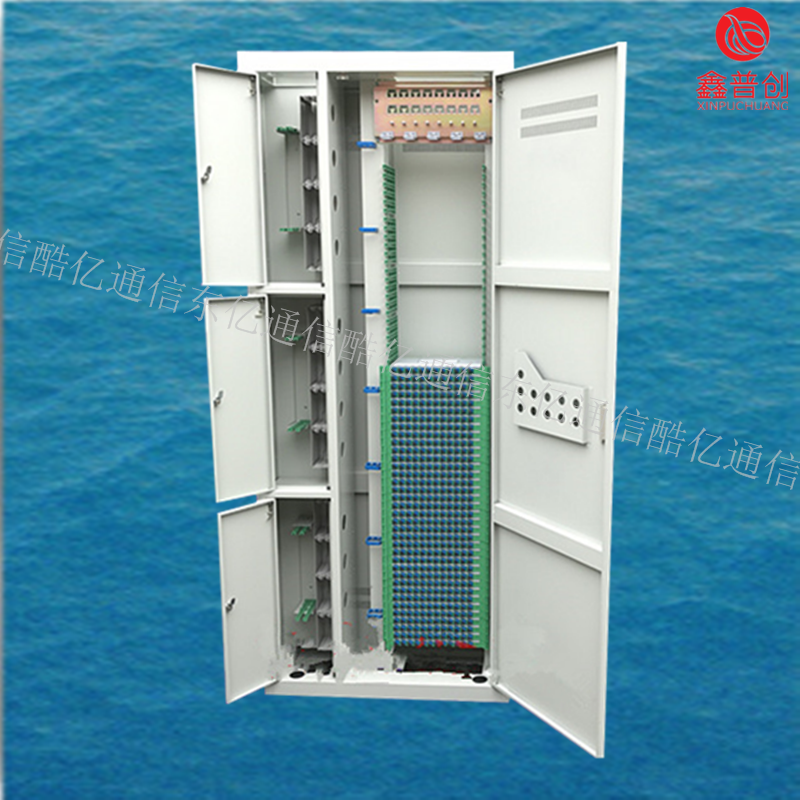

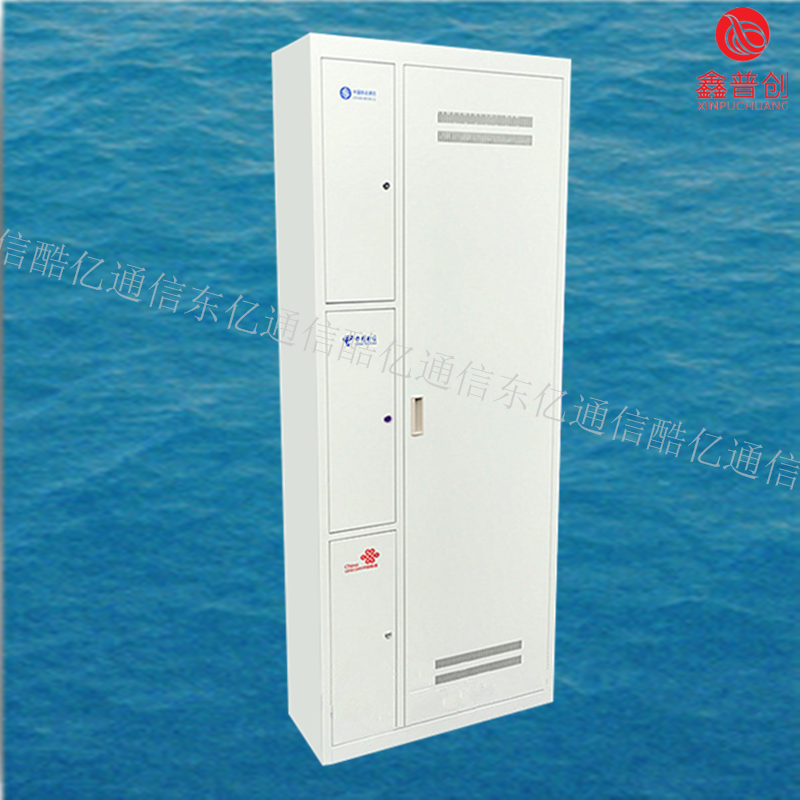

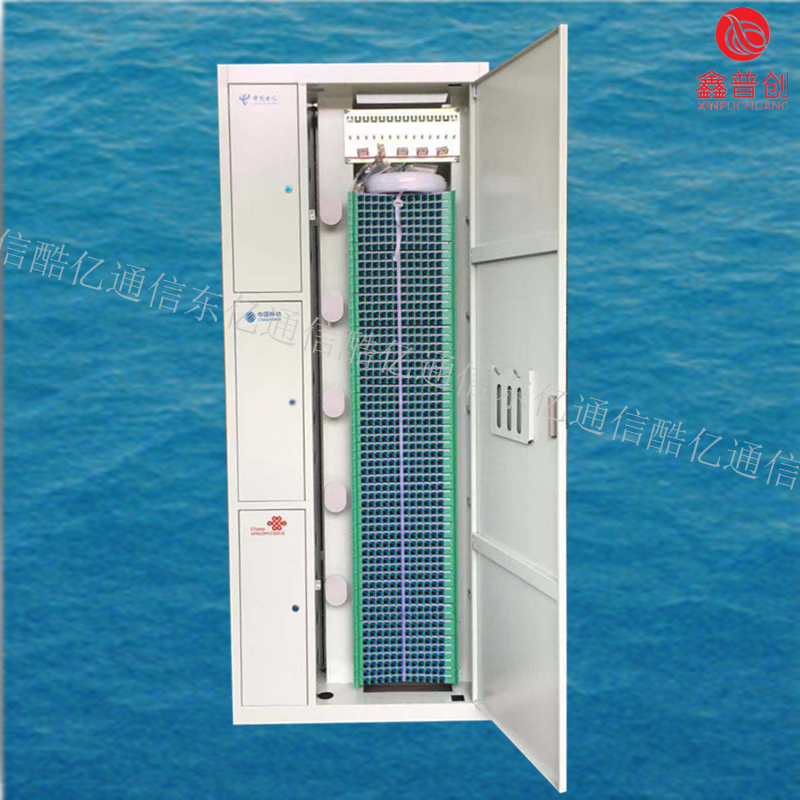

720芯三网合一ODF光纤配线柜
如何安装ODF光纤配线架？
1,GPXJ-A型光纤配线架 2,顶,底固定：光缆进入光纤配线架的弯曲半径不小于光缆直径的15倍。机房不设静电地板时,架体底部用M10的膨胀螺栓固定在机房的地坪上,顶部用10M的螺栓与线槽连接,光缆由配线架顶部进缆孔引入；机房辐射静电底板时,需制作与底板相同高度的角铁架,角铁架先固定在地坪上,机架底部用M10的螺栓固定在角铁架上,光缆可由配线架底部进缆孔引入；若从光缆上面线槽引入机架,机架顶部用10M的螺栓与线槽连接。
光纤配线柜功能要求
应具有光缆引入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

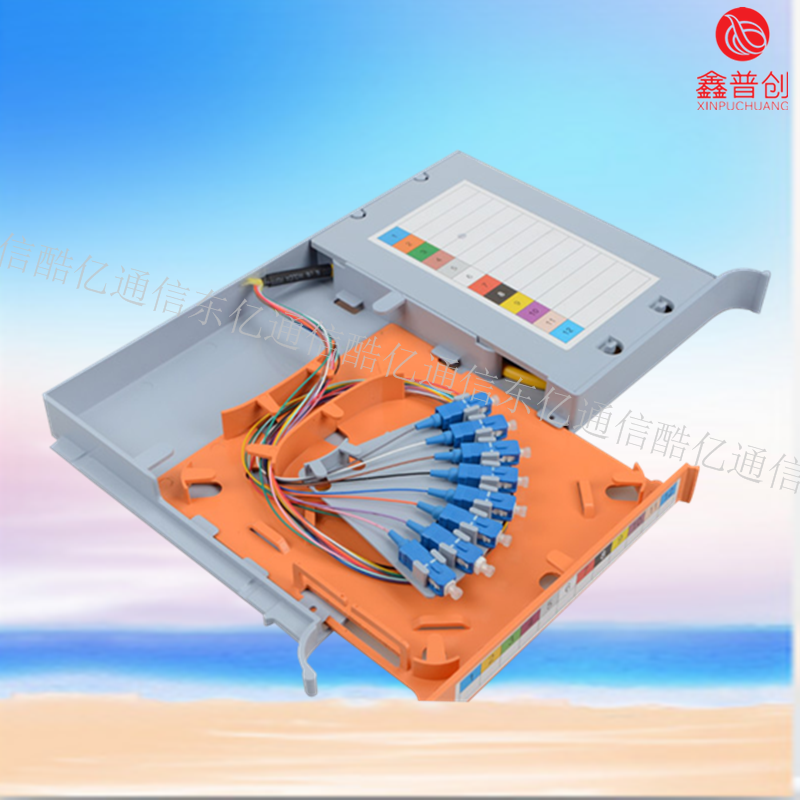

应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作,施工,安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯,尾纤不受损伤。
通过光纤跳线连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
光缆开剥后纤芯有保护装置,固定后引入光纤有终接装置。
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定,光纤终接装置,光纤存储装置,光纤连接分配装置在满容量范围内应能成套配置。
机架及单元内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。
机架及单元内应具有足够的空间,用于存储余留光纤。
720芯三网合一ODF光纤配线柜
