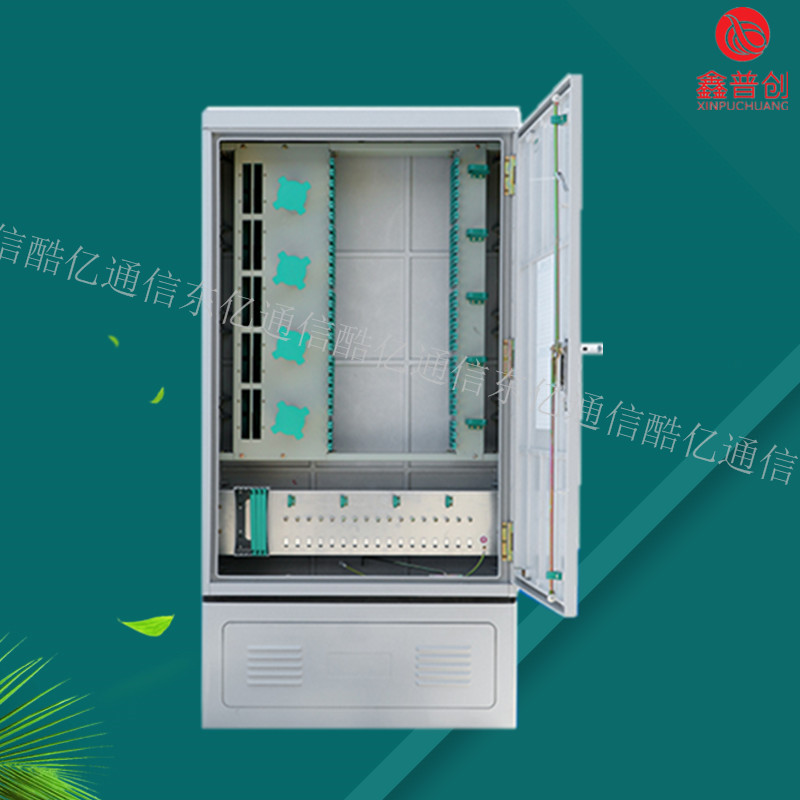

架空式288芯SMC光缆交接箱
随着移动GPON网络发展与建设的加快,进一步促进了对光缆网络的需求,同时也对其性能和功能提出了新的挑战,目前各运营商对主干光缆加大了投资力度,整个光缆网络环,均以OLT,光交接箱为主。交接箱的使用环境：1,在地形,地势安全平坦,发展能相对稳定时。2,室外交接箱应采用混泥土底座,底座与人或手孔间采用管道连通,不得砌成通道式。底座与管道,箱体间应有密封防潮措施。交接箱及基座的安装规范：交接箱安装必须坚实,牢固,安全可靠,箱体横平竖直,箱门应有完好的锁定装置。(2)交接箱装配应零配件齐全,端子牢固。(3)交接箱编号,光缆及纤芯编号等标志应正确,完整,清晰,整齐。落地式交接箱安装位置的选择,应和交接箱基座,人孔,手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。1,交接箱基座距离人孔,手孔一般要求不超过10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。‘
在本地光缆网建设中为了提高光缆主干的利用率,减少光缆接头引入的开拨次数,有效提高光缆的安全性和可靠性,建议在光缆的主干路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆,可以根据用户的发展需求进行逐一上箱,交接箱容量的选择可以以288芯为主。交接箱的主干光缆,应就近接入(接入层节点)。为了增加接入的灵活性,光缆的一部分主干纤芯可接在汇接层节点上。光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构,它一般使用在业务量少,范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆。光缆首尾在局端终端,自成一个封闭回路的网络结构,纤芯分配与总线式结构一样。总之,光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用,提高光缆纤芯的精细化管理,同时使光纤网络的建设具备灵活性和很好的扩展性,让光缆物理网络更好的服务于电信业务的发展建设。

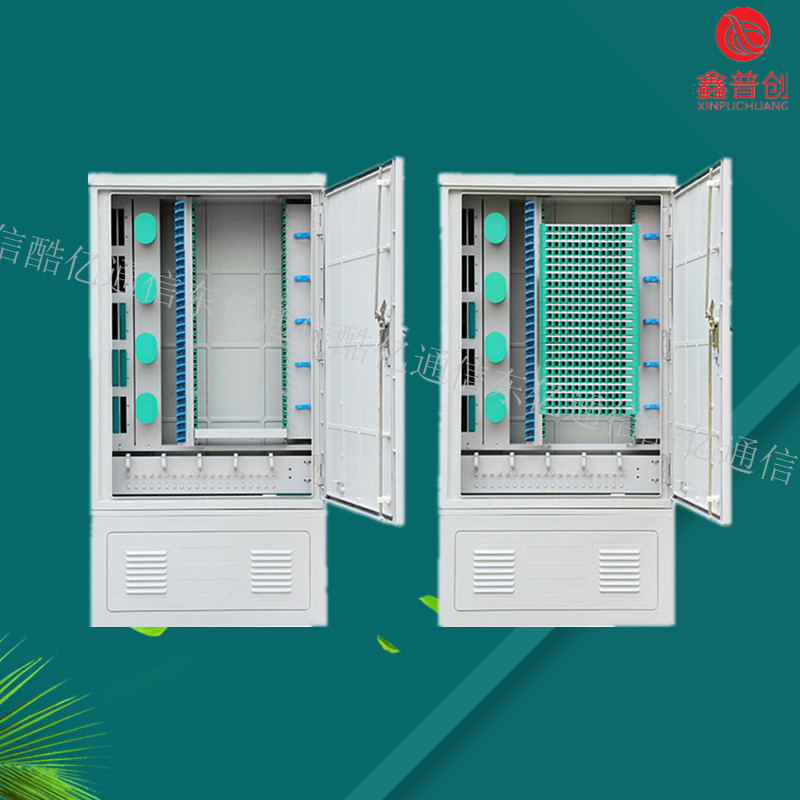

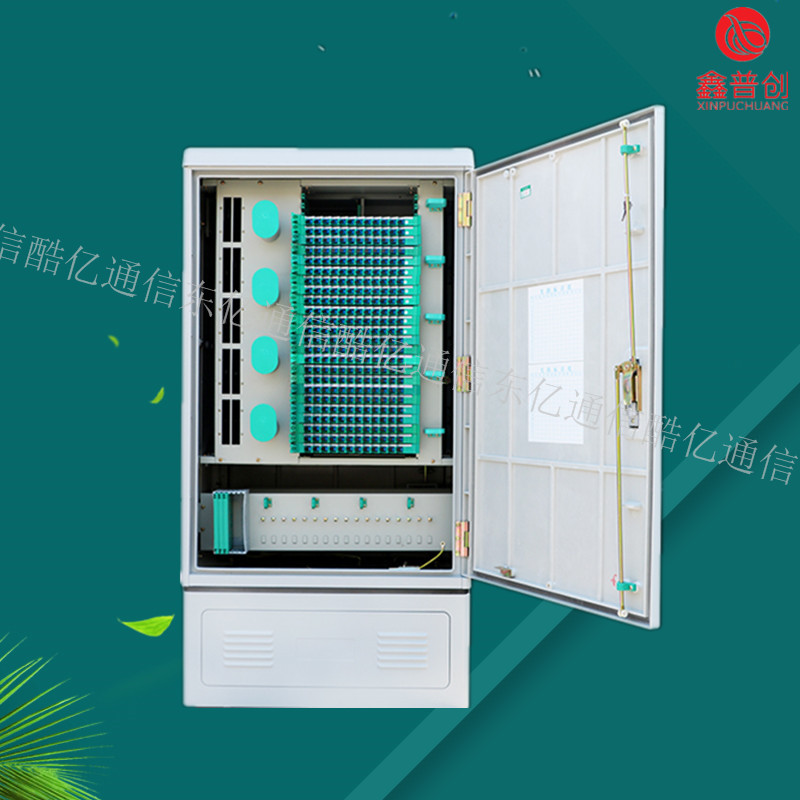

架空式288芯SMC光缆交接箱
光缆交接箱是通信行业非常普遍的设备,而在广电网络行业内使用时间还不是太长,由于三网融合的时间和政策出台,各地广电网络改造和建设的力度会逐渐加大,光缆敷设会逐渐延伸到居民小区。由于光缆使用量加大,业务逐渐增多,光纤跳纤连接也越来越多,因此光缆交接箱使用势在必行。对于广电网络的设计,施工和维护者而言,光缆交接箱的结构,使用常识有时还不是十分了解,下面将光缆交接箱的结构和使用常识做一简单介绍,供同行参考。光缆交接箱由主干层光缆和配线层光缆组成,配线层光缆提供光缆成端,跳接的交接设备。箱体采用双层结构,中间充有高性能隔热材料,具有良好的隔热效果,由不锈钢板材料或采用德国公司技术SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压制作。跳线环采用圆钢经喷塑处理,美观,抗拉力强,箱体外侧要防水,防潮,防尘,防撞击损害,防虫害鼠害,侧对温度,湿度控制要求要高。要符合IP65国家标准。

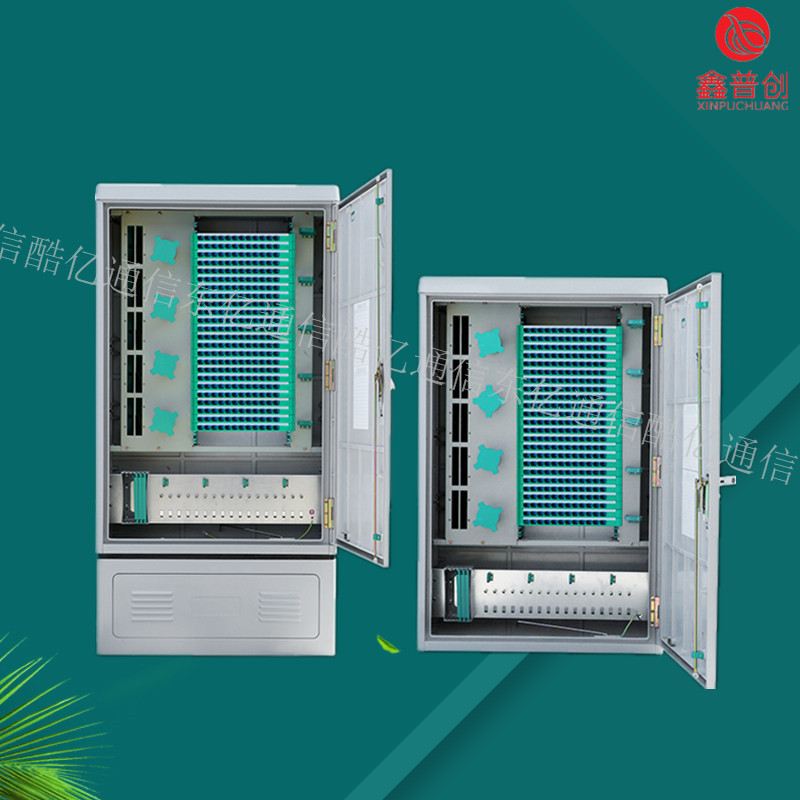

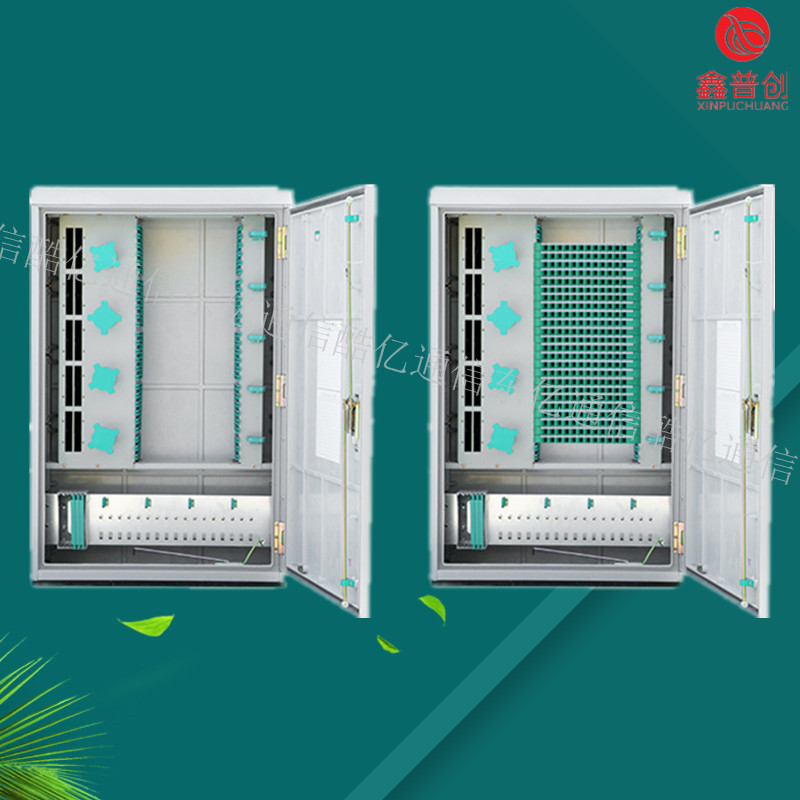

架空式288芯SMC光缆交接箱
