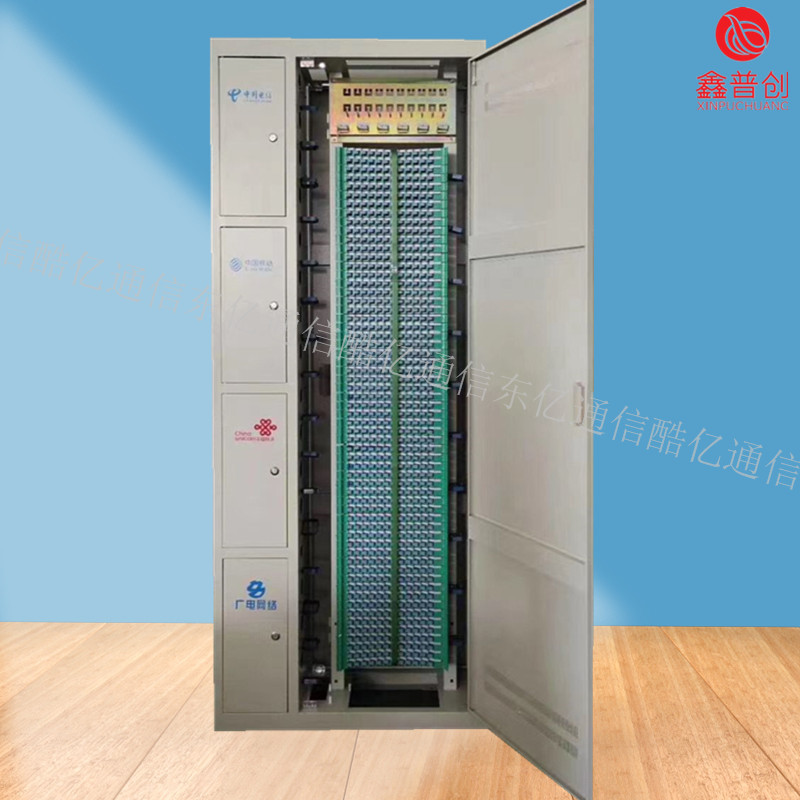

144芯四网合一光纤配线柜
1）机架结构有封闭式,半封闭式和敞开式。2）机架高度分为2600mm,2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,高层度推荐选用300mm,450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。机械活动部分应转动灵活,插拔适度,锁定可靠,施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯,尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。涂覆层应表面光洁,色泽均匀,无流挂,无露底；金属件刺锈蚀。
ODF就是光线熔bai接盒和法兰组合du在一起,跳线可以直接接在上面,odf集成了各种zhi借口类型,daoFCSCST等都可以接。成端和分配,可方便地实现光纤线路的连接,分配和调度。随着网络集成程度越来越高,出现了集ODF,DDF,电源分配单元于一体的光数混合配线架,适用于光纤到小区,光纤到用户,光纤到大楼,远端模块局及无线的中小型配线系统。①全模块化设计,全正面化操作；②集熔接与配线于一体,大限度的高密度化；③可安装于19寸标准机架上；④适用于带状和非带状光缆；⑤可卡接式安装FC,SC,ST和LC等多种适配器；⑥适配器与设备在30°卡接式安装,既保证了跳线的弯曲曲率半径,又可避免激光灼伤人眼操作方便。保护完善；⑦光缆和尾纤均具有2m以上的盘储空间。
144芯四网合一光纤配线柜
多芯单模光纤是指将多根光纤用一个外包层包裹起来，但内包裹层又是单独的一种光纤，这种特种光纤的特点是成本很低，基本只有常用光纤的一半，它的目的在于大批量的建设光纤网络，目前已经在实际中广泛应用[2]。对于光纤通信技术的应用来说，常见的有波分复用技术、用户接入技术以及光联网技术等。波分复用的原理是根据光波的频率将其分类，然后以光波为信号的载体，利用光合波器对其进行合并，这样可以将不同波长的光波在一条光线路中传输，从而使得光波可以忽略波长区别而统一传输，这种方法对于工程应用特别重要，目前各个电信公司都广泛采用这种技术来整合信息传输，而对于不同的用户也有针对性的服务，整体成本也较低，因此这种方法已经成为现代光纤通信技术中重要的一部分。
144芯四网合一光纤配线柜
