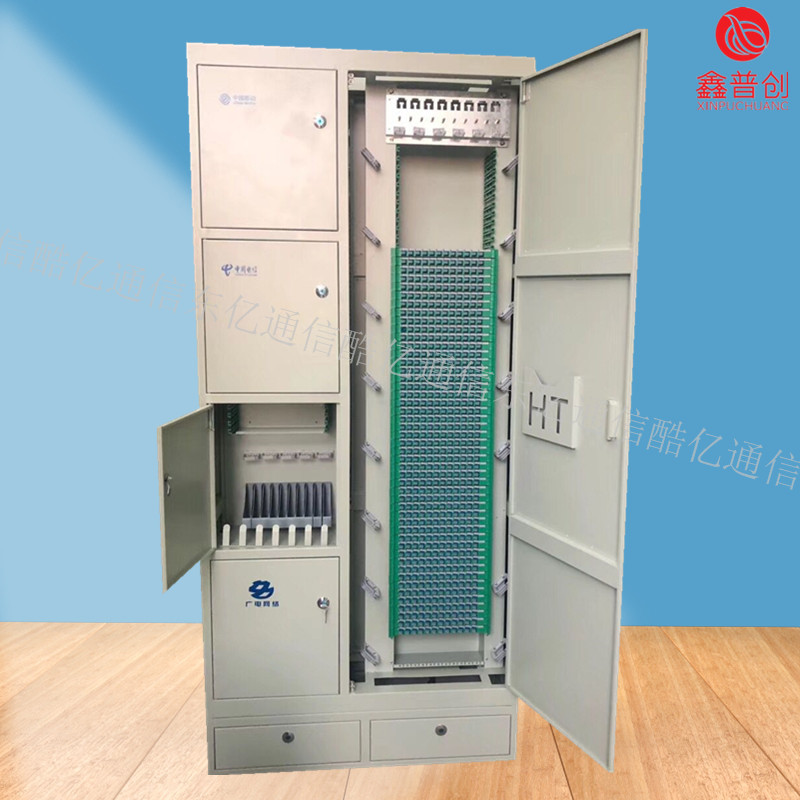

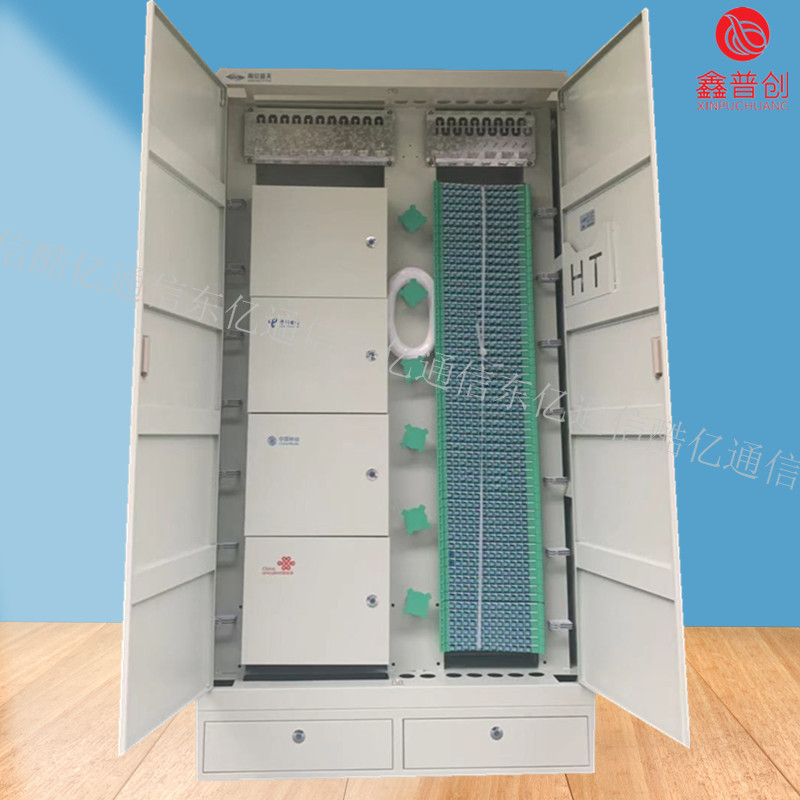

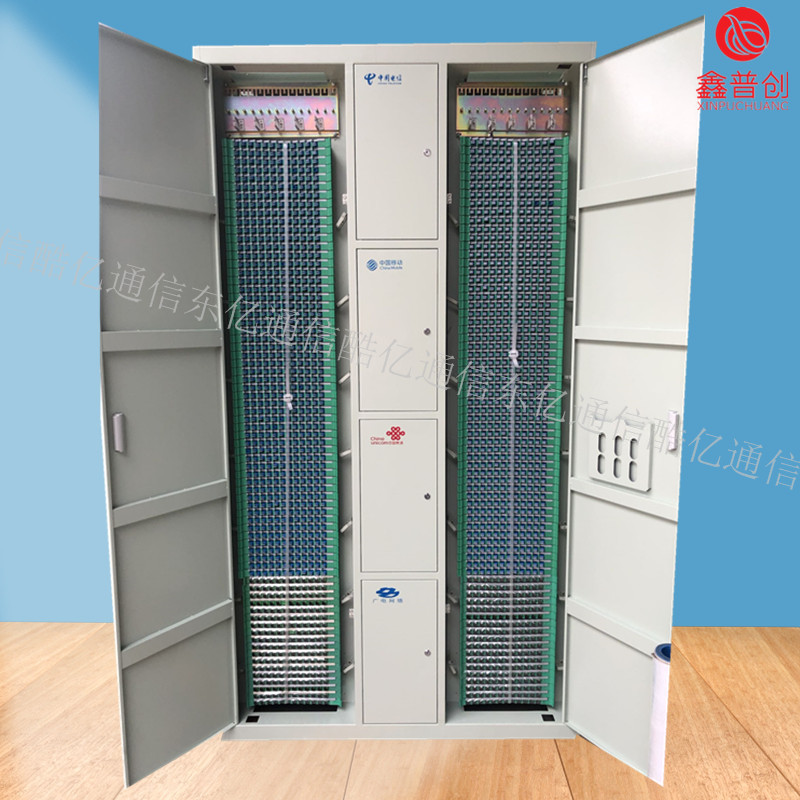

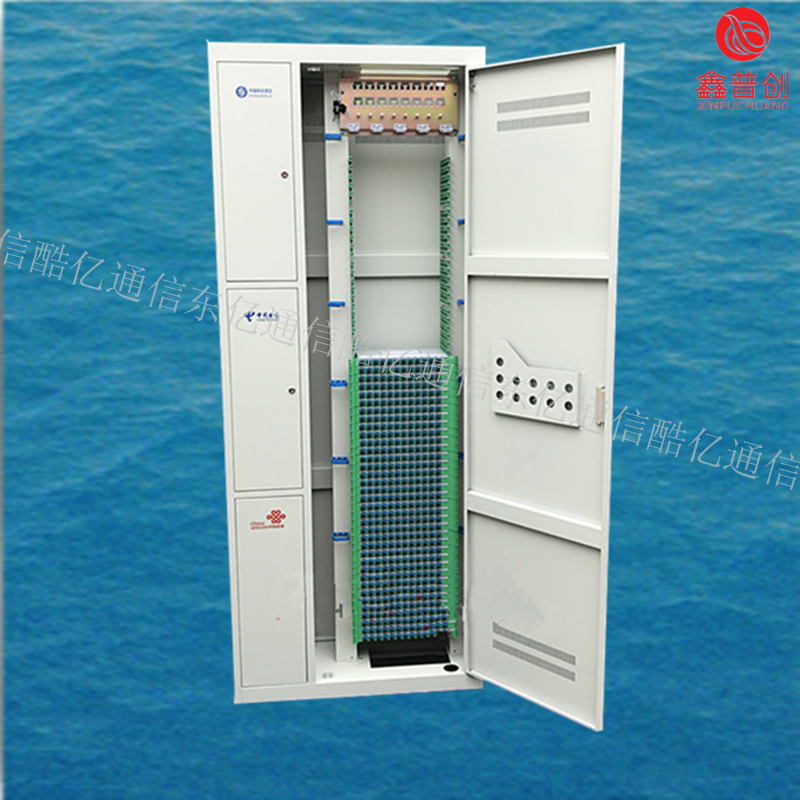

960芯四网合一光纤配线架
odf光纤配线架（odf光纤配线柜）用于数字通信机房和光通信机房。适用于光缆与光通信设备间或光通信设备与光通信设备间配线路连接；具备配线,调线,转接等功能。通过光纤连接器插头插座。将进局光缆和局内端机进行调线,配线的连接。本设备还可以将数字配线单元与光配线单元混装于一体,实现对数字和光通信的调线,配线等多种功能。它能完成对光缆的固定,剖分,接地保护；光纤的固定连接,合理布放,预留盘绕,连线,调度等功能。机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区,可盘绕富余跳纤,理顺后的跳纤可从架顶或架底的出口连接至光设备。左立柱的后面也可提供大量光缆的固定,终端。
（1）工作温度范围：-40℃～55℃；贮存温度范围：-25℃～55℃；运输温度范围：-45℃～70℃。（2）相对湿度要求：5%～高标准。（3）大气压力：62kpa～101kpa。（4）太阳辐射强度：总辐射强度1120×(1±10%)w/㎡。（5）门：开启角度不小于110°,间隙不大于2mm。（6）涂层表面应连续,均匀,纹理一致,且无结瘤,缩孔,起泡,,开裂,剥落,粉化,颗粒,流挂,露底,夹杂脏物等缺陷。（7）机柜表面的涂层经抗冲击试验后,应无放射状裂纹,缺口等缺陷。（8）机柜表面的涂层经耐溶剂试验后,目测表面不应出现失光,明显掉色和出现被擦拭的迹象。（9）机柜采用优质冷轧钢板,立柱（方孔条）2.0mm,横梁（安装梁）1.5mm,机柜外框架,前后网孔门及侧门都是1.2mm,前门为网孔钢板单门,后门为网孔双开钢板门,所有边角应采取圆滑处理。保护及储存,跳纤的储存及管理,光纤的互连及交叉连接等功能；用器等增值模块单元。广泛应用于光纤通信网络中。主要适用光接入网中的局端及分支点。
960芯四网合一光纤配线架
odf光纤配线柜（odf配线架）是光传输系统中一个重要的配套设备,主要用于光缆终端的光纤熔接,光连接器安装,光路的调接,多余尾纤的存储及光缆的保护等,它对于光纤通信网络运行和灵活使用有着重要的作用。过去,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小,调配连接操作不便,功能较少,结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量,功能和结构等提出了更高的要求。
960芯四网合一光纤配线架
