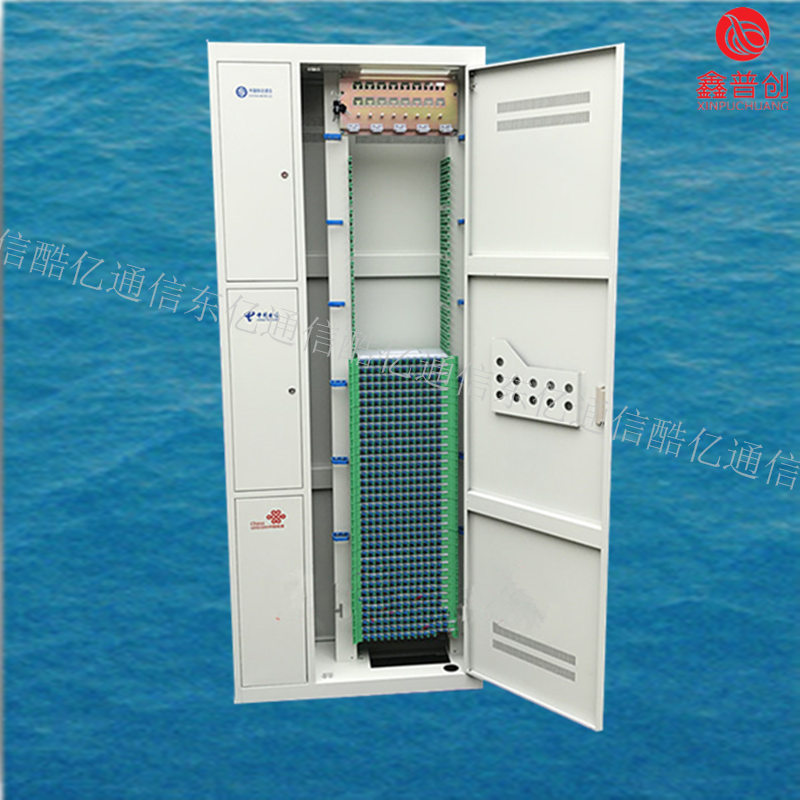

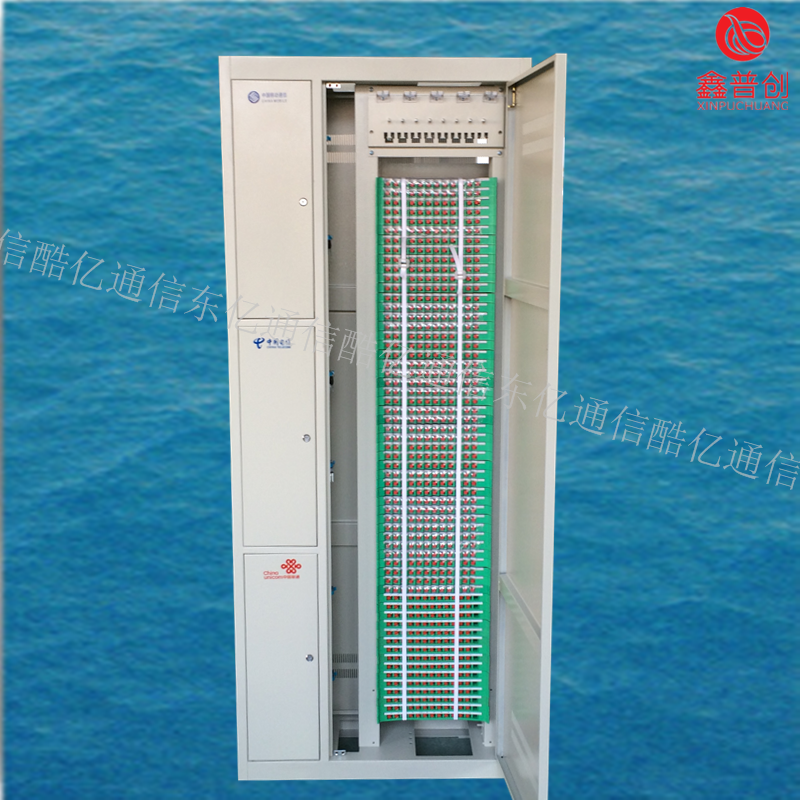

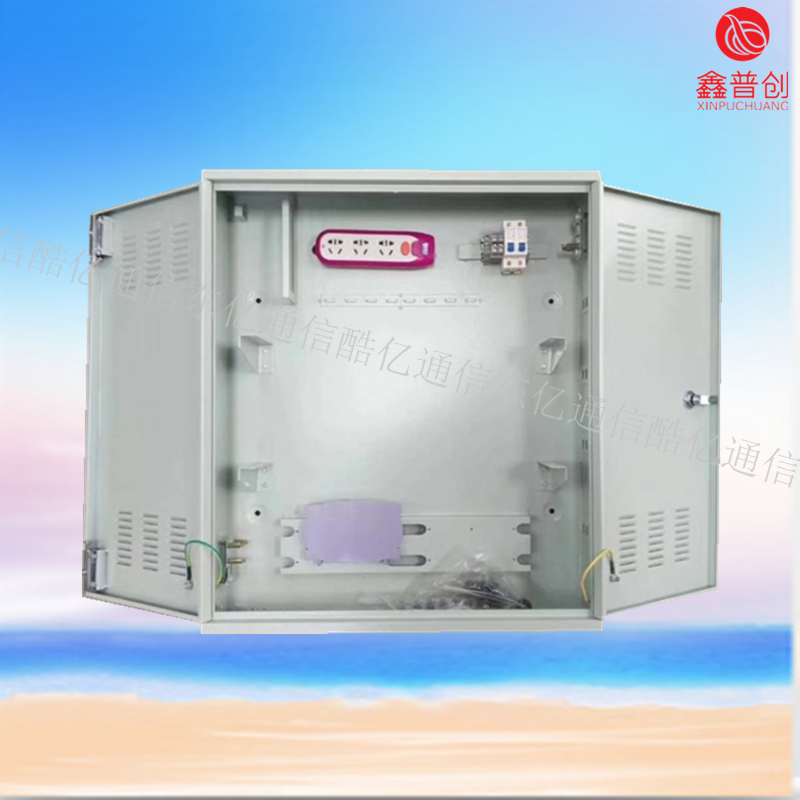

480芯三网合一ODF光纤配线架
1）机架结构有封闭式,半封闭式和敞开式。2）机架高度分为2600mm,2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,高层度推荐选用300mm,450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。机械活动部分应转动灵活,插拔适度,锁定可靠,施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯,尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。涂覆层应表面光洁,色泽均匀,无流挂,无露底；金属件刺锈蚀。

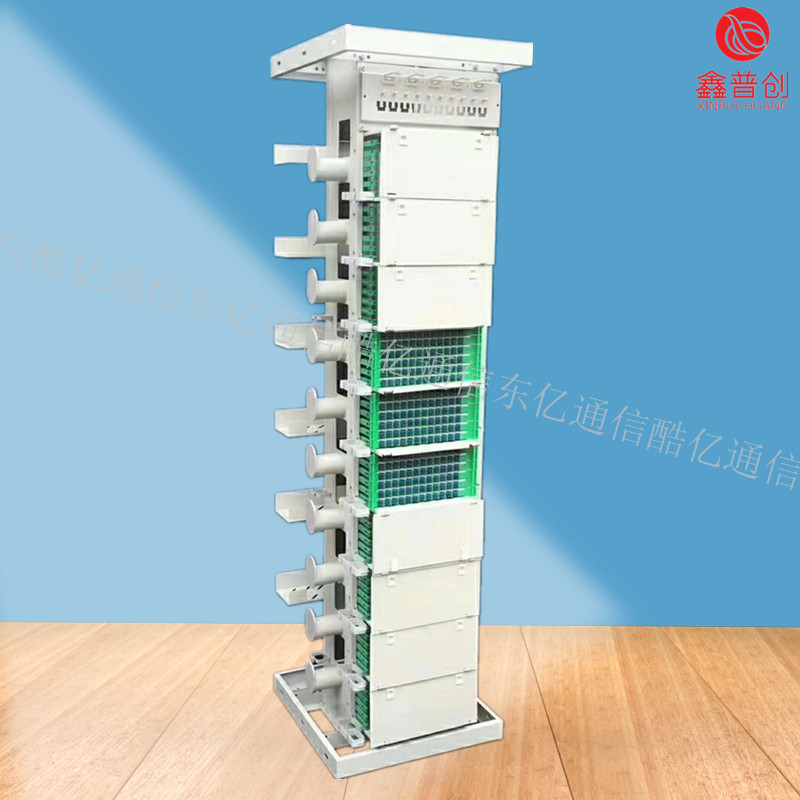

ODF单元箱具有光缆固定和保护功能,光缆终接功能,调线功能,以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活,安装适用简单,容易维护,便于管理,是光纤通信光缆网络终端,或中继点实现排纤,跳纤光缆熔接及接入必不可少的设备。●标称工作波长：850nm,1310nm,1550nm；●光纤活动连接器：符合GB12507及相关标准的规定；●光纤光缆符合GB/T11818和GB/T7424的规定。●具有光缆固定和保护功能；●具有光缆终接功能；●调线功能；●光缆纤芯和尾纤的保护功能。●满足行标规定三种标准尺寸2600mm,2200mm,2000mm。●可根据需方不同要求订做不同规格的产品。●机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。●机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿,无飞弧。●塑料件燃烧性能符合GB51697-85的规定。●光缆光纤穿过金属板孔时装有保护套,纤芯,尾纤的曲率半径大于37.5mm。●光缆进入机箱,曲率半径大于光缆直径的15倍。●所用钢板均采用**镀锌板；●所用紧固件采用不锈钢或不锈钢板电镀处理；●所有外观为金属的结构件均采用静电环氧粉末喷涂。
480芯三网合一ODF光纤配线架
1.配线箱内采用抽屉式结构。操作时可抽出,完毕后放回。2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能,光缆终端与尾纤熔接功能,3.模块化设计：19英寸标准,单元体及每个模块均可单独取出,方便灵活配置与扩容。4.易升级：可用作传统的ODF,也可平滑地增加智能化光纤管理功能,且不影响正常的业务通信。5.易操作和维护：单独,清晰的功能分区方便操作和维护；通过跳纤实现交叉连接,走纤路由清晰,运维管理方便；全正面操作,支持前后及左右并柜安装或靠墙安装,易于安装与维护。
