720芯三网合一ODF光纤配线架

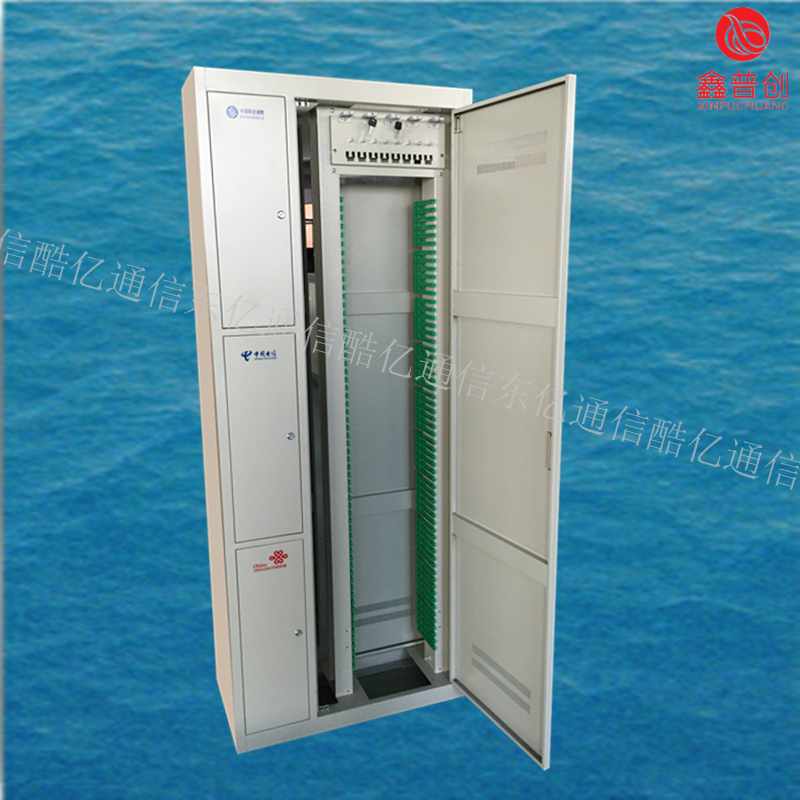

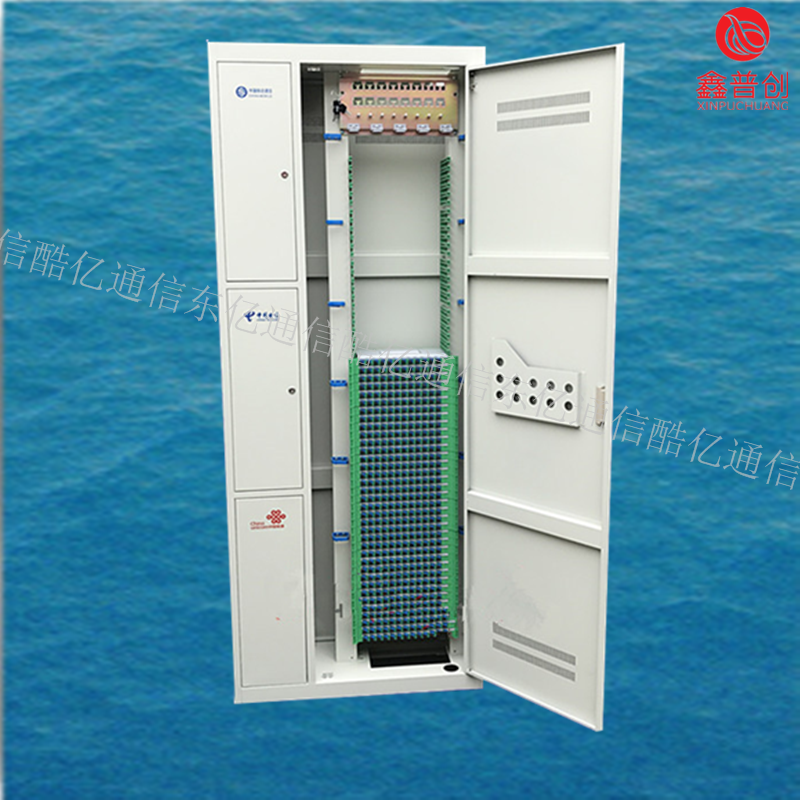

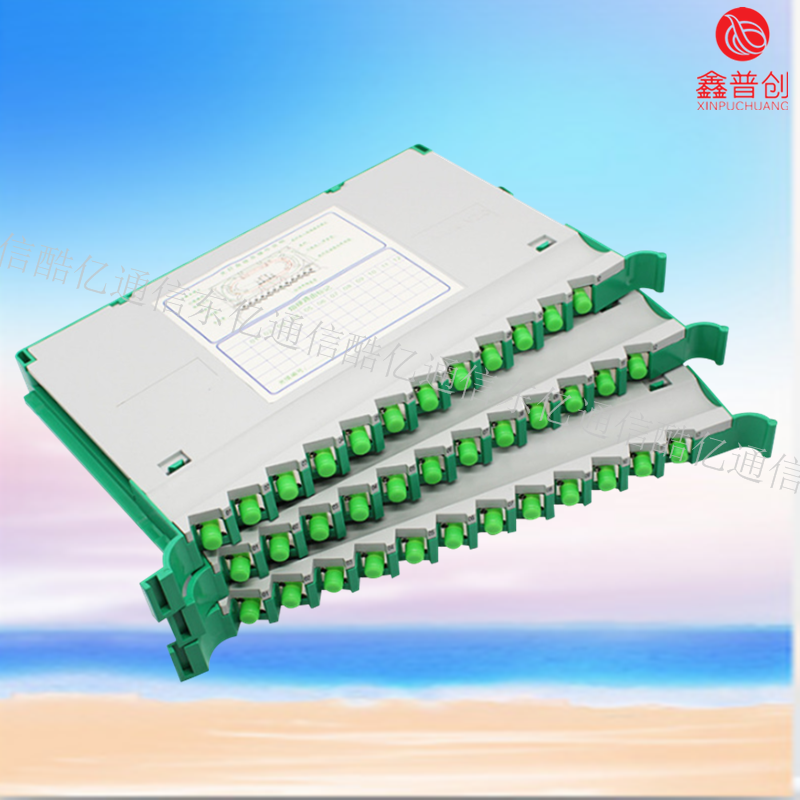

ODF光纤配线架（柜）产品特点：●全封闭式结构,单面操作；●左侧挂纤轮管理跳纤余长；●底部有走线槽；●在用户驻地网机房使用时,架内可配分路器托盘。产品规格外形尺寸mm（高×宽×深）集中下缆框12芯托盘（个）容量（芯）2000×840×82200×840×02600×840×43.3.1特点及优点◆采用中国电信标准设计。通用性强；容量大,密度高,2.6米机架满配置864芯；全模块化设计,采用12芯熔接配线一体化模块,每单元集熔接,配线于一体；卡接式安装FC,SC两种适配器,适配器与机箱下面呈30度角,既保证了跳纤的弯曲半径,又可避免弧光灼伤人眼；能同时满足带状光缆和非带状光缆的需要；标识清楚,每芯光纤的接续与分配都有明确规定的标示；每个接续模块可单独抽出,操作方便,具有保护光纤接点盘贮光纤功能；设有光缆引入单元,光缆可上下进缆,光纤的分配和调度全正面操作。根据用户的不同需求,不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。

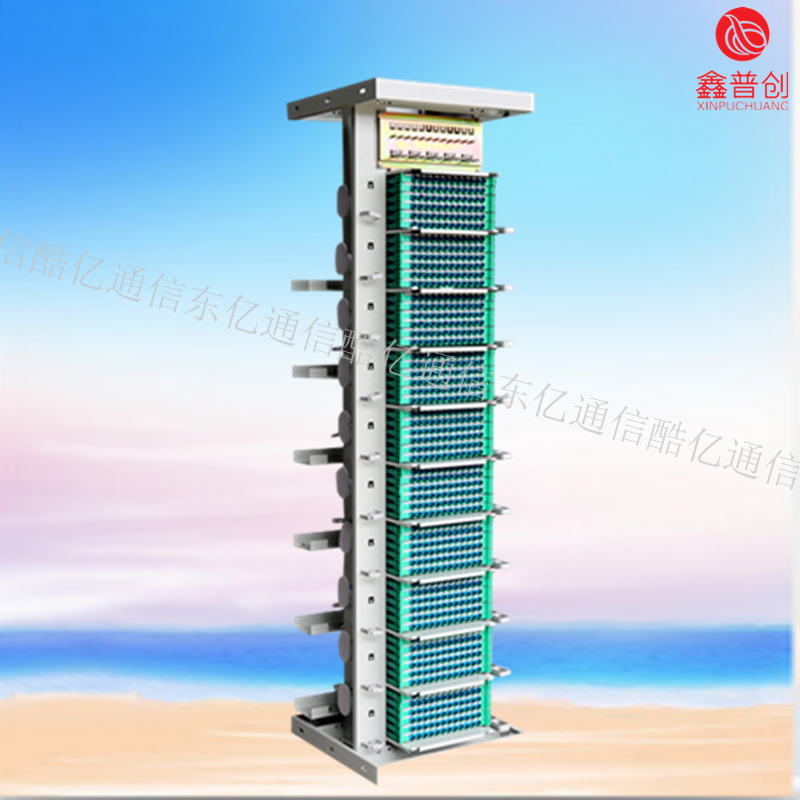

●型材拼装架,机架高度4米。没有拼缝强度高；●可以整体安装出厂,也可散架出厂安装,方便设备运输；●可以安装护栏和导轨,架体宽度可以定制,方便与双面MDF并架。●线路侧外缆集中布放或阶梯布放,有专缆门光布放空间,方便以后的扩容或改造；●模块化设计,线路侧和设备侧可以选择安装终端框或熔配一体化机框。●适应较大规模并架安装,满足大量光纤接入及交叉连接功能；●适合设备侧及线路侧不同的配线比需求。●双面布局,前后跳纤的操作模式,实现线路侧与设备侧的光纤交叉连接；●敞开式机架,横列模块区有多层水平走线槽,前后立体式跳纤,跨架跳纤局部拥塞问题；●预留线路侧与线路侧,设备侧与设备侧的跳纤通道；●所有跳纤不出机架,无需光缆槽道；●可提供此类光总配的跳线管理软件。方便跳纤定长管理；●机架兼容普天分路器托盘；●96芯终端面板可更换成96芯一体化机框。
720芯三网合一ODF光纤配线架
光纤配线子架是19"标准机柜,中安装机架上用的光纤熔配一体化单元箱,它安装与操作方便,灵活。可适用于FC,SC,LC,ST四种适配器和带状,束状,非带状光缆。光纤配线子架高度为4U,能满足72芯光纤终端（熔接和配线）需求。订购指南名称型号规格（高*宽*深）容量备注光纤配线子架SW72177*482*12372芯4U,19”,光缆终端箱是封闭式结构的ODF单元。可用于19"标准机柜,机架上用的高密度,大容量,全正面化操作的光纤熔配一体化终端箱。它安装与操作方便,灵活,可通过调整挂耳位置分别满足前,中,后安装的需求。可适用于FC,SC,LC,ST四种适配器和带状,束状光缆。光纤配线柜（ODF）概述光纤配线柜是一种高密度,中小容量,全正面化操作的光缆和光通信设备的配线连接设备。它特别适用于光纤接入网中局端和光分支点采用。可适用于FC,SC,LC,ST四种适配器和带状,束状和非带状光缆。
720芯三网合一ODF光纤配线架
