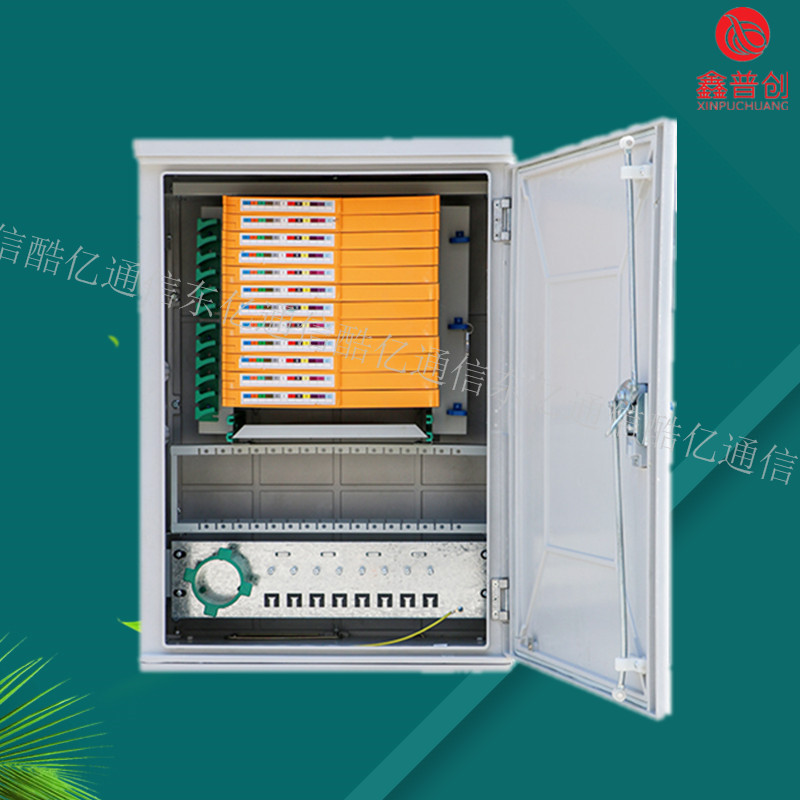

野外48芯光缆交接箱
若想使有线电视网络取得良好的发展,必须使用先进的技术,而光纤到户正满足改造的需求,使得有线电视网络的改造符合信息发展方向。除此之外,光纤宽带是无源网络,实现了从局端到用户的无源目标,地降低了故障的发生率,因此光纤到户是必然的发展趋势,使有线电视网络朝着光纤到户的方向发展,正是顺应了时代的发展趋势,必将取得良好的效果。有线电视网络的改造能否取得成功,将地影响其日后能否顺利发展,通过采用光纤到户的技术,将地提升其技术品质,为改造提供强大的技术支持。除此之外,电视网络的改造需要覆盖所有的用户,其改造效果必须与其地位相适应,只有将网络的长远规划与长远目标放在重要地位,才能增强其在市场中的竞争力。为此,有线电视网络的改造必须朝着光纤到户的方向发展。
l 1.绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。 l2. 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。 l3. 光纤连接器损耗（含插入,互换,重复性）不大于0.5dB。 l4. 光纤连接器回波损耗：PC型≥40dBUPC型≥50dBAPC型≥60dB 5.光纤连接器插拔耐久寿命>1000次 l6.箱体各表面能承受与表面垂直的压力大于980N,箱门打开后,在外端应能承受的垂直压力大于200N

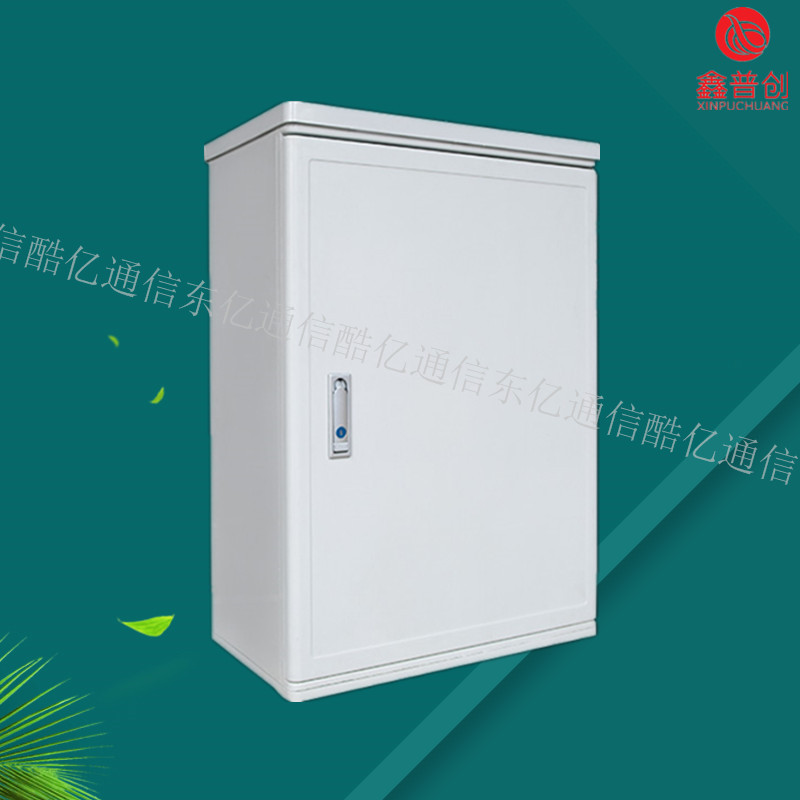

野外48芯光缆交接箱
光缆交接箱是安装在户外的连接设备,对它较根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结,防水和防尘,防虫害和鼠害,抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此,箱体外侧对防水,防潮,防尘,防撞击损害,防虫害鼠害等方面要求比较高；其内侧对温度,湿度控制要求十分高。按国际标准,这些项目较高标准为IP66。但能达到该标准的箱体外壳并不多。国内使用的光缆交接箱箱体主要有：***德国KRONE箱体,箱体采用不饱和聚酯玻璃纤维增强材料（SMC）,在防水,防潮,防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体,由于其在防水气凝结方面的低劣性能,注定不会得到大量使用,并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异,另外由于密封胶条舒缓老化性能较差,在防水,防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时,降低性能要求,减少投资也是可以接受的。 [1] ①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V,1min不击穿无飞弧。③高压防护接地装置与箱体金属工件之间的绝缘电阻,在试验电压为直流500V条件下,不小于2´104MW。④高压防护接地装置与光缆中金属加强芯,挡潮层及铠装层相连的地线截面应不小于6mm2。
野外48芯光缆交接箱
