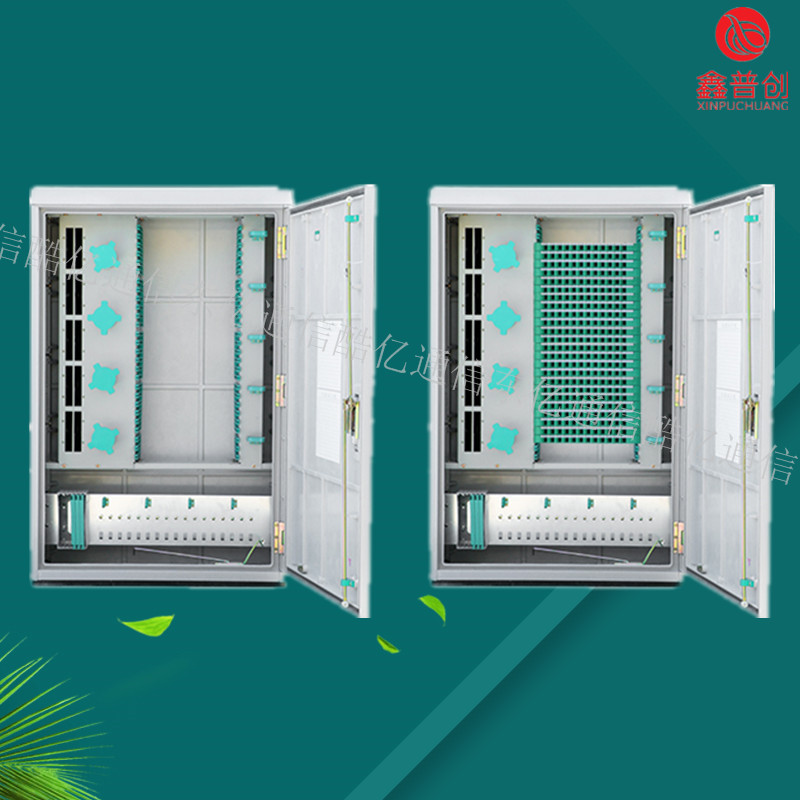

216芯常规式光缆交接箱
在有线电视光纤网络设计中,非常重要的一个组成为网络拓扑结构。在设计过程中,除了要将系统的可靠性,灵活性要求纳入考虑范围外,还需要充分考虑以后设备安装调试,系统维护工作是否能够得到顺利开展。结合本城区的实际情况,将一环两星拓扑结构给运用过来。分前端设置于城区收费站附近,然后对两条光缆主干线路合理敷设,这样与中心机房就形成了环网关系。如果有故障出现于一条线路中,光开关会向另一条通道切换信号,促使信号的畅通性不受影响,网络的自愈功能得到满足,这样中心机房可以更加安全稳定地运行。一般情况下,要在服务区的中心位置设置光接收机,且整个服务区内都要覆盖同轴电缆,样可以对放大器级联数有效控制。同时,光节点设置位置,除了要满足取电和维护需求之外,还需要避免受到外界的影响和破坏。
不同城市具有差异化的发展情况和功能,因此,在光纤网络覆盖密度,服务要求等方面也会出现差异,通过区域的合理划分,能够更加灵活地开展网络设计工作。以本县城为例,综合考虑了地理特征,网络维护,网络建设等各个方面因素,将城区分为了5个区域。从逻辑上来讲,五个区域互相单独,如果有故障问题出现于某一个片区,那么就不会对其他区域的运行造成影响,这样可以更加快速地查找和排除故障,网络故障时间得到有效缩短。且对于施工建设也有很大的帮助,施工过程中,大部分地区原有信号不受影响,分区域进行改造施工,只会影响到较小的范围,且本区域内施工中剩下的网络硬件也可以被应用到下一区域的施工中,提升了利用率,降低了整体成本。

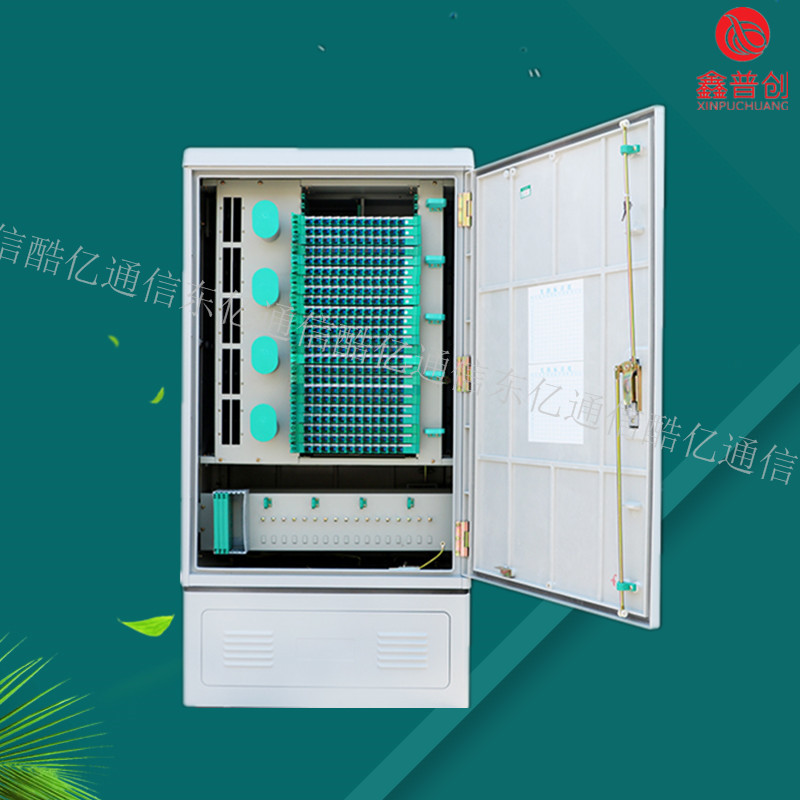

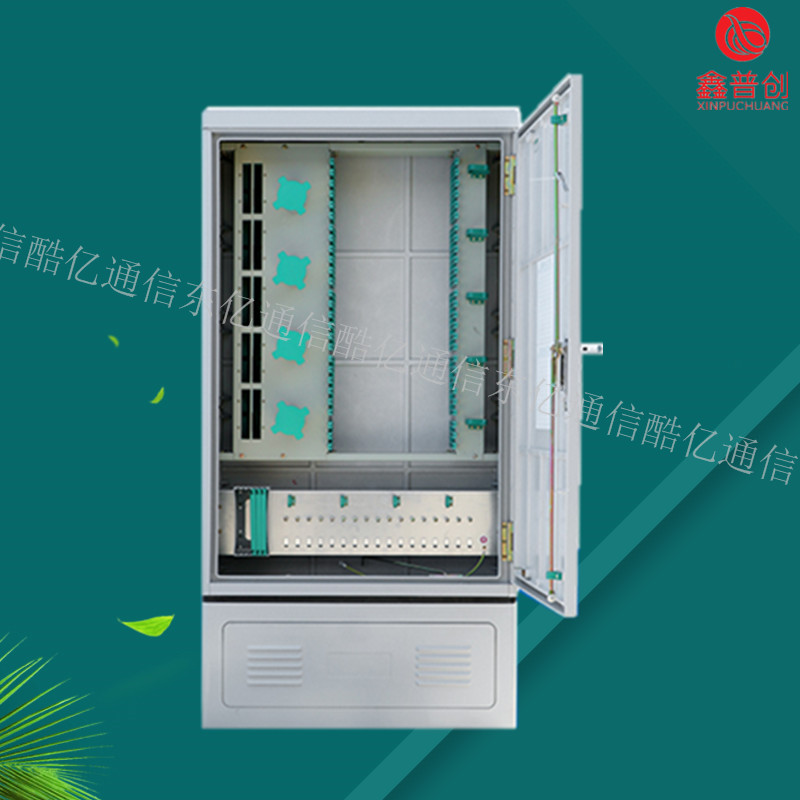

216芯常规式光缆交接箱
光缆交接箱是一种为主干层光缆,配线层光缆提供光缆成端,跳接的交接设备。光缆引入光缆交接箱后,经固定,端接,配纤以后,使用跳纤将主干层光缆和配线层光缆连通。光缆交接箱是安装在户外的连接设备,对它较根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结,防水和防尘,防虫害和鼠害,抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此,箱体外侧对防水,防潮,防尘,防撞击损害,防虫害鼠害等方面要求比较高；其内侧对温度,湿度控制要求十分高。按国际标准,这些项目较高标准为IP66。但能达到该标准的箱体外壳并不多。国内使用的光缆交接箱箱体主要有：***德国KRONE箱体,箱体采用不饱和聚酯玻璃纤维增强材料（SMC）。在防水,防潮,防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体,由于其在防水气凝结方面的低劣性能,注定不会得到大量使用,并逐渐被淘汰。

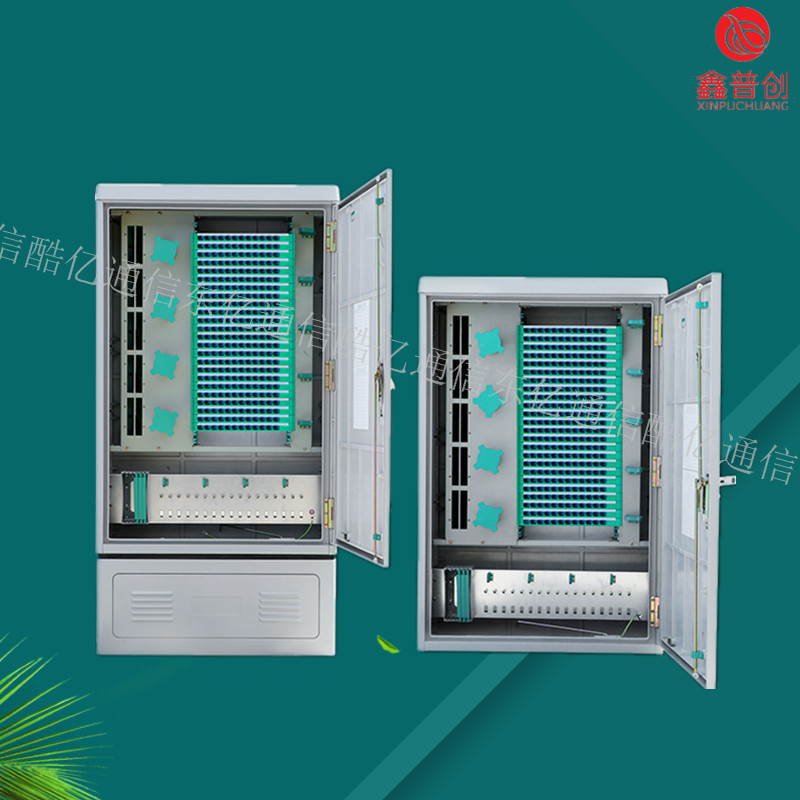

216芯常规式光缆交接箱
