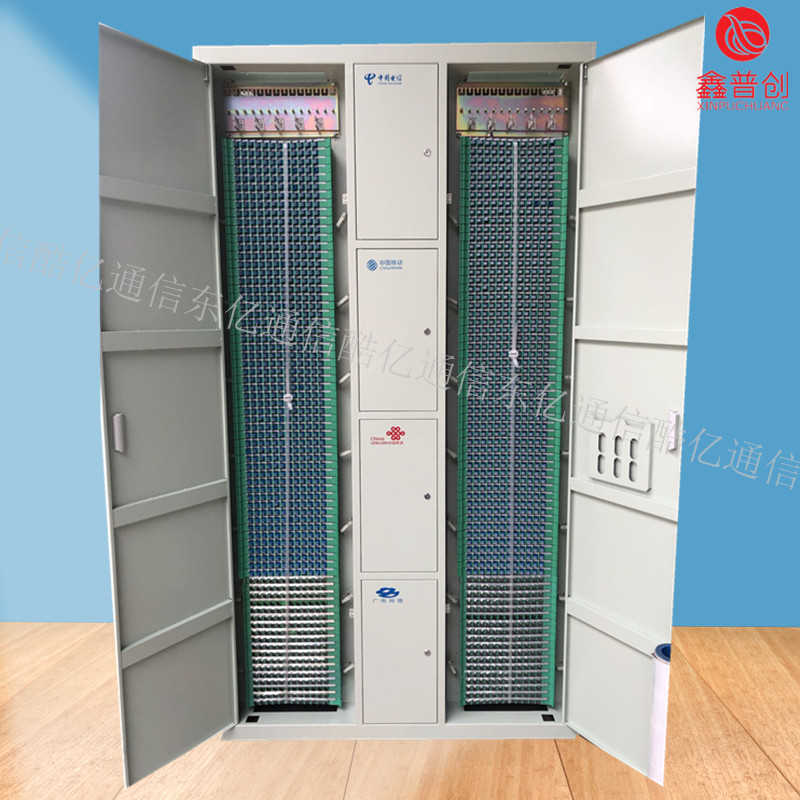

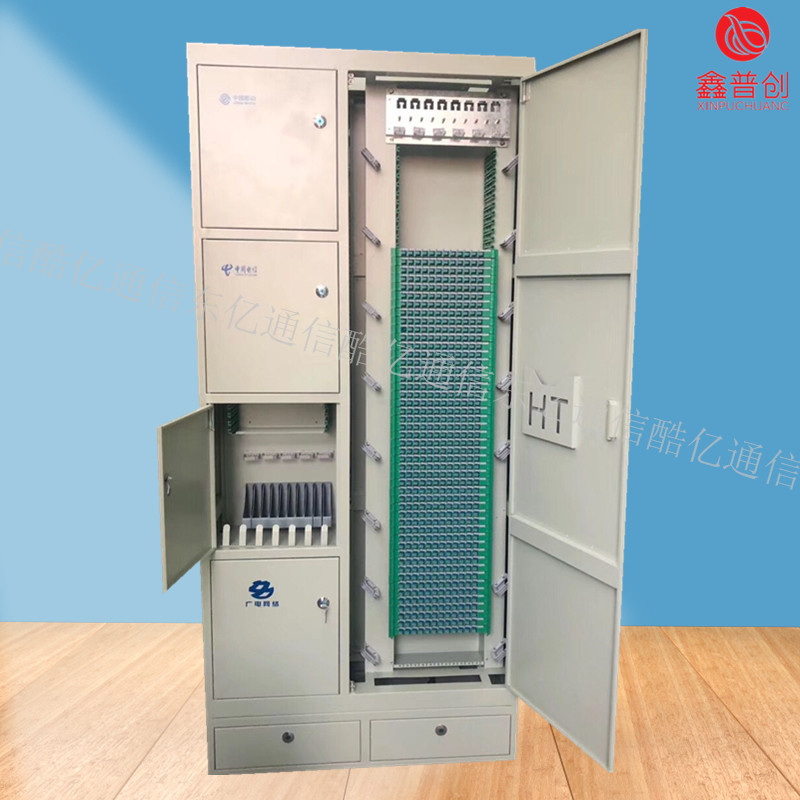

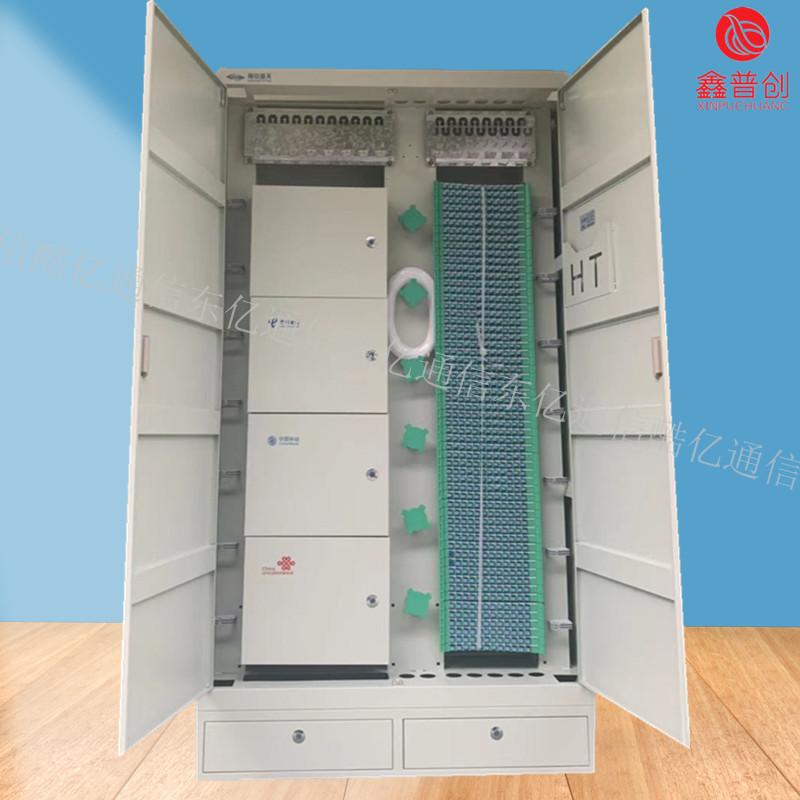

720芯四网合一光纤配线架
1,单元式：单元式的光纤配线架是在一个机架上安装多个单元,每一个单元就是一个单独的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点,又通过机架的结构变形,提供了空间利用率,是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性,在操作和使用上有一定的不便。2,抽屉式：抽屉式的光纤配线架也是将一个机架分为多个单元,每个单元由一至两个抽屉组成。当进行熔接和调线时,拉出相应的抽屉在架外进行操作,从而有较大的操作空间,使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置,可保证操作使用的稳定,准确和单元内连接器件的安全,可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间,但与单元式一样,在光连接线的存储和布放上,仍不能提供较大的便利。这种机架是目前较多的一种形式。3,模块式：模块式结构是把光纤配线架分成多种功能模块,光缆的熔接,调配线,连接线存储及其他功能操作,分别在各模块中完成,这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供较大的灵活性,较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架,利用面板和抽屉等独特结构,使光纤的熔接和调配线操作更方便；另外,采用垂直走线槽和中间配线架,有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中较受欢迎的一种,但它目前的造价相对较高光纤配线架的选型是一项重要而复杂的工作,各地应根据本地的具体情况,充分考虑各种因素,在认真了解,反复比较的基础上,才能选出一种较能满足当前需要和未来发展的光纤配线架。
简单来讲,传输媒体设备的物理布局即为网络拓扑结构,且实践研究表明,网络运行效率会直接受到网络拓扑结构的影响。因此,有线电视光纤网络设计实践中,就需要明确光纤网络拓扑结构,保证其适应实际情况。目前来讲,出现了三种常用的网络拓扑结构,分别为环型,星型和星树。环型拓扑结构主要是按照环状连接所有用户,被广泛应用到局域网中。在环型拓扑结构中,连接用户和相邻端的两个用户,按照固定的方向流动网络中的信息,这样就不需要过分控制路径。其中环中节点数量会直接影响到信息的传输速率,进而延长网络响应时间。光纤传输技术运用于有线电视网络设计中,两者相互依赖,相互融合,达到一种和谐稳定的状态。有线电视通过光线技术的传输,能够传输容量大的数据,同时数据传输具有更高的稳定性,一定程度上保障了数据传输的高质量和高品质,使得广大用户观看有线电视时,可以享受高品质和高稳定性的电视画面,从而地提高了有线电视的视觉效果。

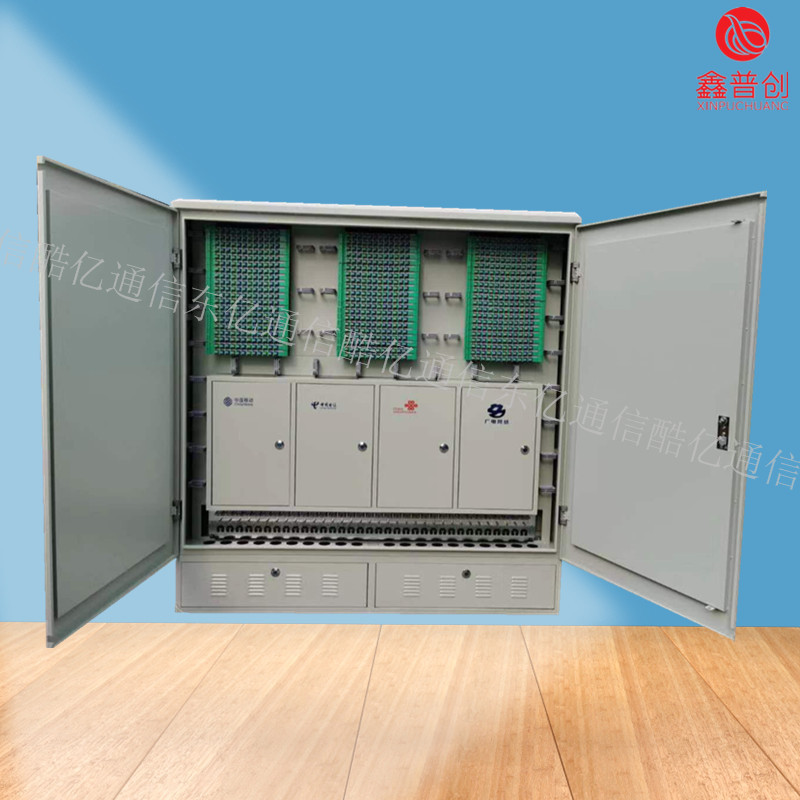

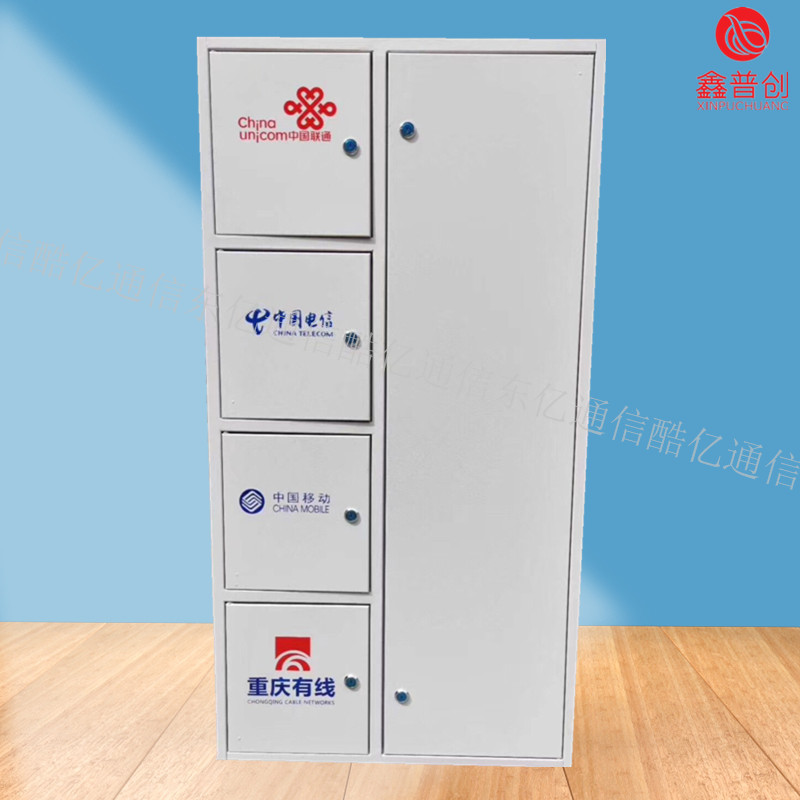

720芯四网合一光纤配线架

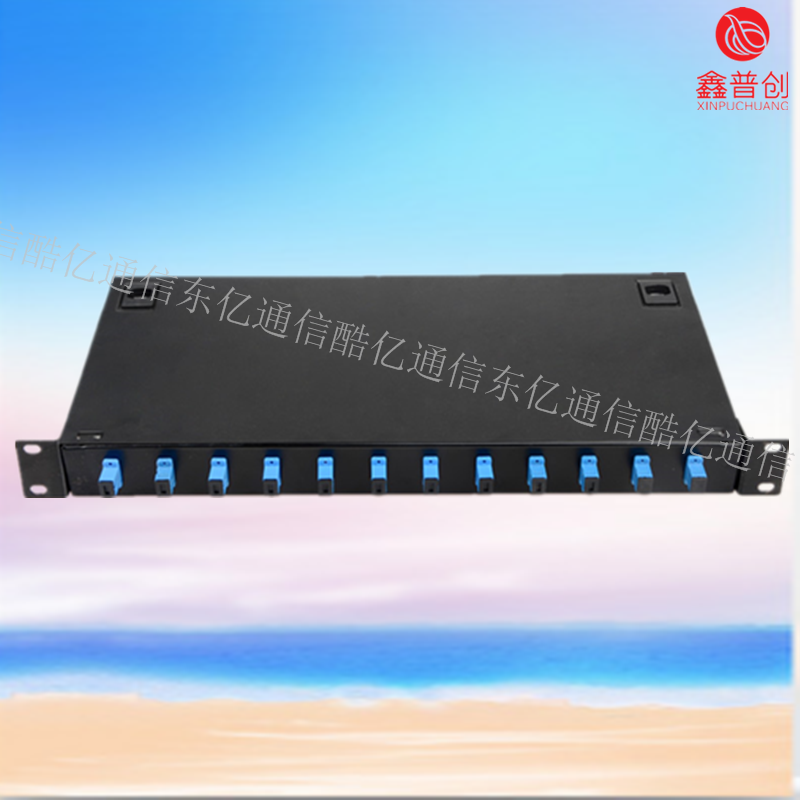

用于终端用户线或中继线,并能对它们进行调配连接的设备。配线架是管理子系统中较重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP,STP,同轴电缆,光纤,音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点,用途的不同,分为总配线架和中间配线架两大类。光纤配线架是光传输系统中的一个重要配套设备,用于光缆终端光纤熔接,光连接器的调节,多余尾纤的存储及光缆保护等功能,它对于光纤通信网络安全运行和灵活运用有这重要的作用。 光纤配线架主要分为12口光纤配线架,24口光纤配线架,48口光纤配线架,72口光纤配线架,96口光纤配线架,144口光纤配线架。光纤配线架在光网络传输中主要起着熔接,固定,调配等功能,光纤配线架可以分为12口,24口,48口,72口,96口等种类,在弱电项目中需要先确定光纤熔接的芯数,然后在选择合适光纤配线架。
