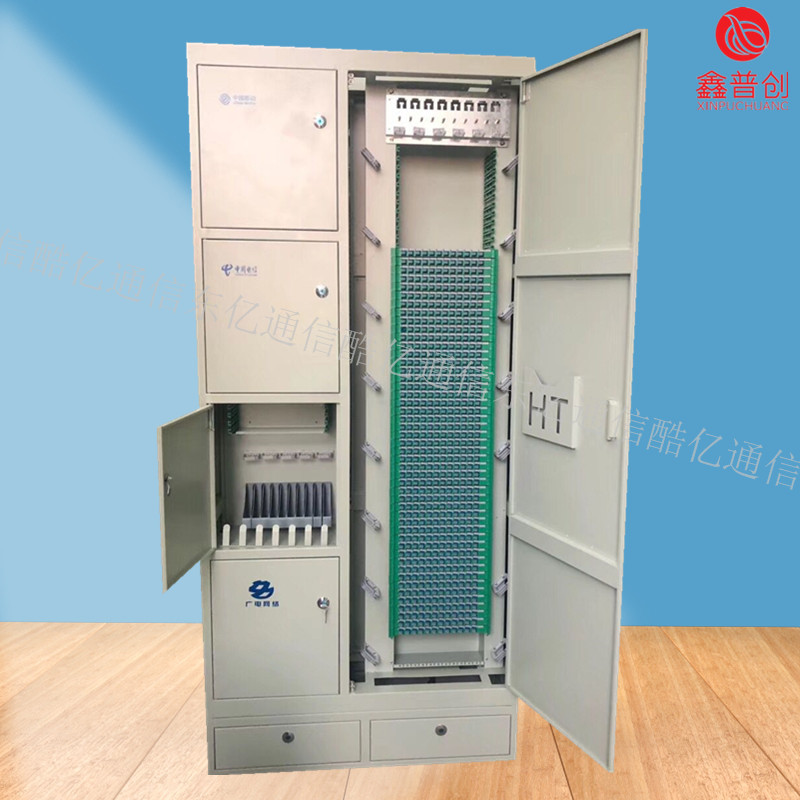

576芯四网合一光纤配线架
光纤设备纳米程度的不同,具有差异化的类型和特点。以1310nm光纤设备为例,光发射机,接收机,光纤传输干线是其主要组成。光发射机的核心主要是DFB激光器,将直接调制的方式运用过来,且光纤链路技术指标紧密联系着光发射机指标。根据实践表明,传输系统组合三价失真会在较大程度上受到光调制指数的影响。要想对组合三价失真和组合二价失真指标有效控制,就需要对光调制指数合理限制,以便促使两者关系得到坚固,进而对选择指标合理优化。一般来讲,组合三价失真,组合二价失真不会受到光纤传输链路损耗的影响。而1550nm的设备与1310光线设备在光发射机上存在着较大的差异,其主要是应用恒定光源灌输光波强度外调制方式,在外调制时,调制电压选择的是多频道信号,这样可以在较大程度上减少光发射机的CTB指标失真问题。
1,机架结构形式：1）机架结构有封闭式,半封闭式和敞开式。2）机架高度分为2600mm,2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,高层度推荐选用300mm,450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2,机械活动部分：机械活动部分应转动灵活,插拔适度,锁定可靠,施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。3,引入光缆弯曲半径:引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。4,机架结构:结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。5,保护套,衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯,尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。6,机架的表面:涂覆层应表面光洁,色泽均匀,无流挂,无露底；金属件无毛刺锈蚀。7,结构装置上的文字,图形,符号和标志:结构装置上的文字,图形,符号和标志应清晰,完整,无误。

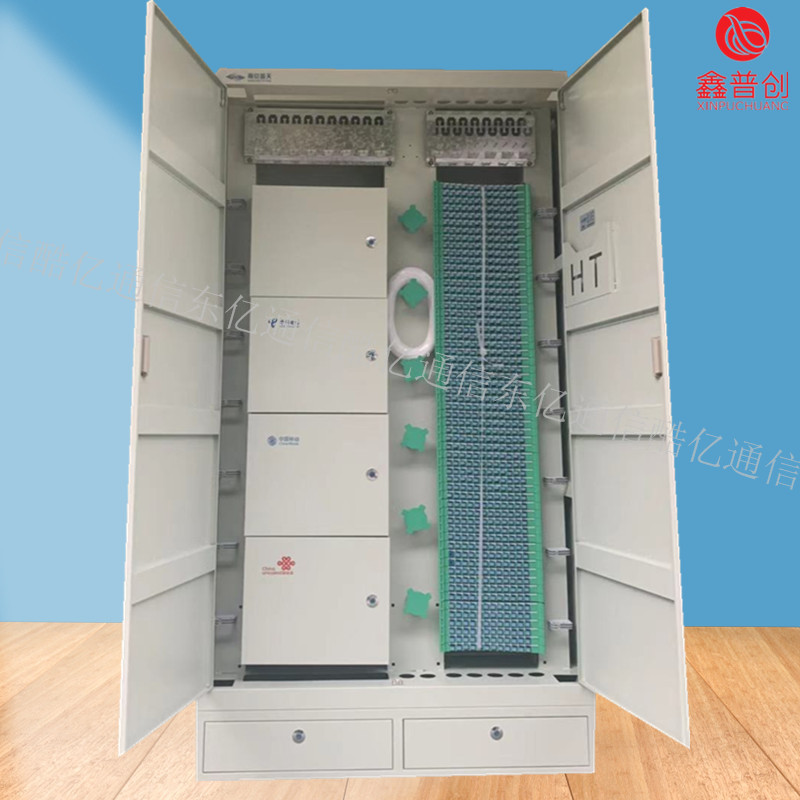

576芯四网合一光纤配线架
1.配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能,光缆终端与尾纤熔接功能,用户可根据实际需求选配单元数量或法兰盘数量3.模块化设计：19英寸标准,单元体及每个模块均可单独取出,方便灵活配置与扩容。4.易升级：可用作传统的ODF,也可平滑地增加智能化光纤管理功能,且不影响正常的业务通信。5.易操作和维护：单独,清晰的功能分区方便操作和维护；通过跳纤实现交叉连接,走纤路由清晰,运维管理方便；正面操作,支持前后及左右并柜安装或靠墙安装,易于安装与维护。1,模块化：部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性； 2,系统化：拥有满足室内,室外各种环境要求的,不同容量的产品,并配有系列高品质的光器件产品,并能提供系统的解决方案；3,人性化：强调人性化操作,管理等,正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精；4,标准化：严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订。

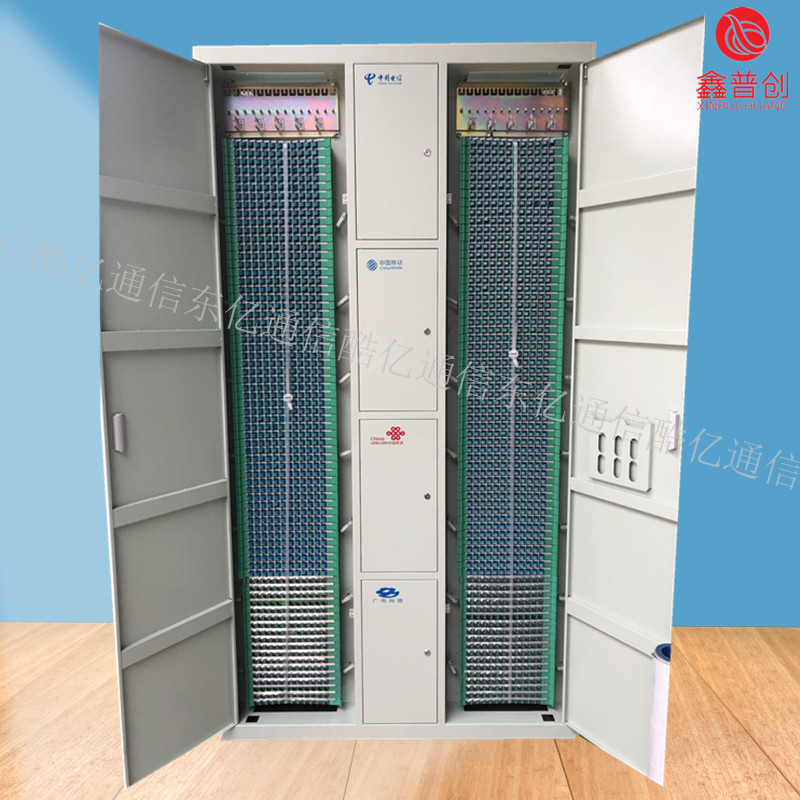

576芯四网合一光纤配线架
