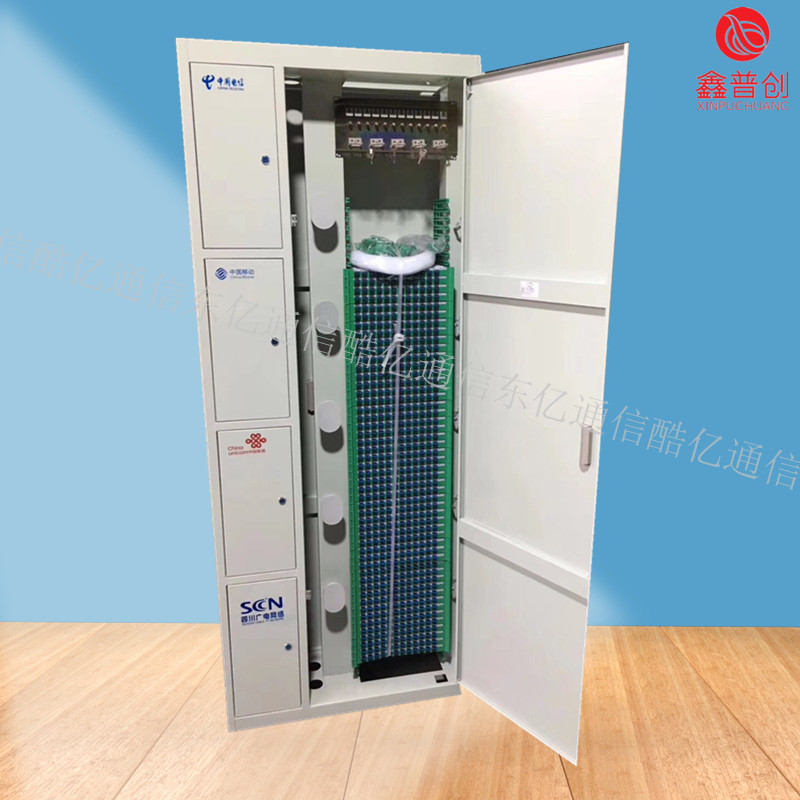

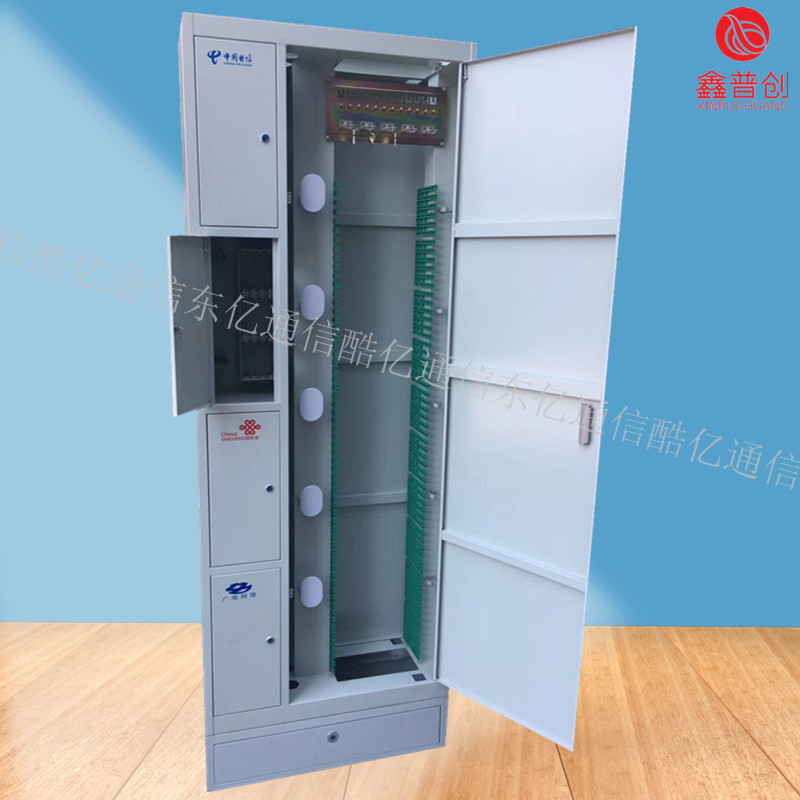

360芯四网合一光纤配线架
PON具有GPON与EPON这两种形式,GPON于2003年得到批准,在语音及IP综合业务这类接入渠道中得到科学运用,而EPON于2004年得到批准,在新兴中低端市场得到广泛应用,主要为宽带业务的接入。从理论层面来说,GPON的下行速率能够达到2.5G,上行速率能够达到1.25G,下行分光为1∶18；EPON的下行速率能够达到1.25G,下行分光为1∶32。GPON主要运用诸如ATM的QoS制度,相较于EPON,在控制及配置业务上更为准确,灵活。对比GPON及EPON,GPON在宽带速率及QoS保障等层***有明显的优势,而EPON的成本更为实惠低廉[3]。在有线电视网络中,将光纤入户技术合理运用其中,具有诸多突出优势。首先,光纤入户技术具有频带极宽,传输容量偏大的优点,通信容量大小并不受纤芯直径大小的影响。在光纤通信系统中,主要运用密集波分复用技术,将现代化终端设备有效连接起来,能够让光纤通信的容量明显加大。其次,从经济要素来看,相较于其他技术,光纤入户技术的应用成本相对低廉。光纤入户技术的通信媒介为光导纤维,在信号传输的过程中,能够降低损耗,造成的损耗可以忽略不计,远胜于传统通信媒介。另外,在同距离信号传输中,利用光缆导向传输信号,损耗量远低于电缆引起的损耗。

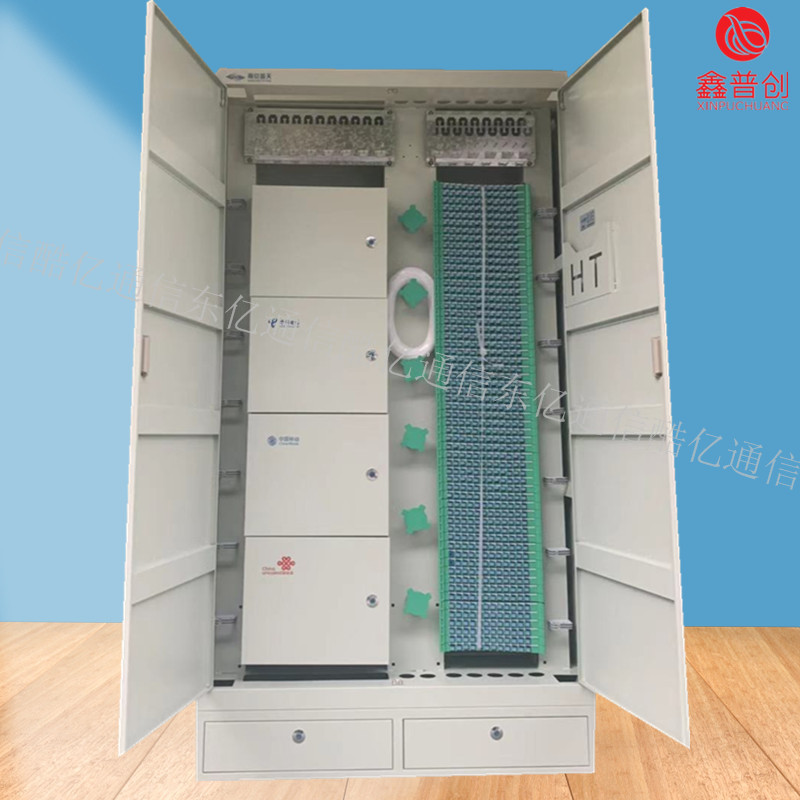

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.
光纤配线柜功能要求
应具有光缆引入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作,施工,安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯,尾纤不受损伤。
通过光纤跳线连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
光缆开剥后纤芯有保护装置,固定后引入光纤有终接装置。
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定,光纤终接装置,光纤存储装置,光纤连接分配装置在满容量范围内应能成套配置。
机架及单元内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。
机架及单元内应具有足够的空间,用于存储余留光纤。

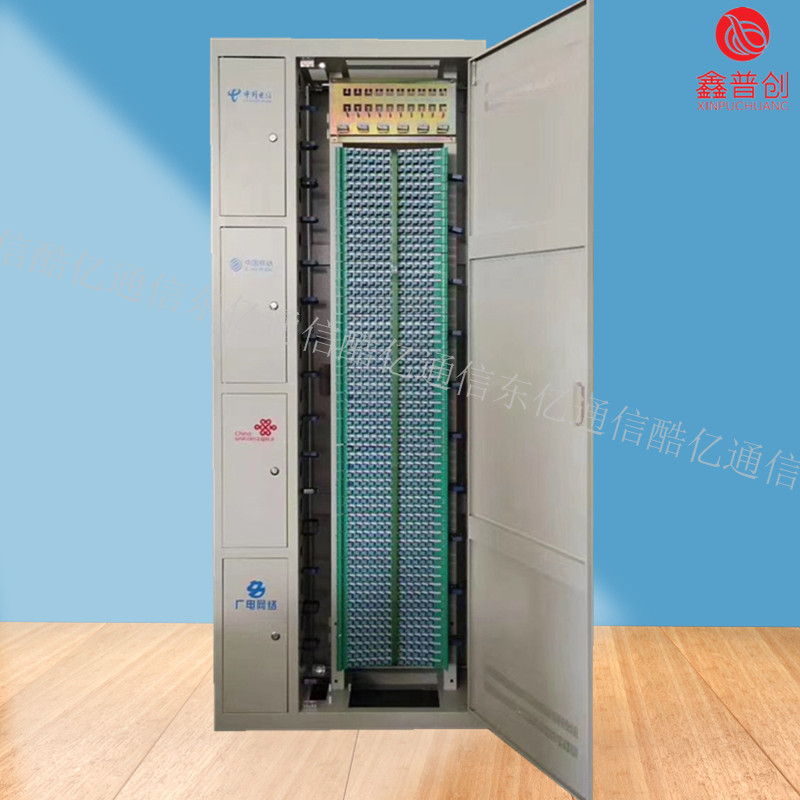

360芯四网合一光纤配线架
之前所采用的接入媒介为电话线,网线,同轴电缆等,而光纤入户技术不再利用这些材料为接入媒介,而是将光纤作为接入媒介,能够将皮线光缆直接安装入户,为家庭,企业提供更加,快速的电视及宽带信号,为用户提供更加的服务。光纤不易受外界因素的影响,伴随着光纤生产技术的发展,光纤的价格逐步降低,铺设成本得到大幅度降低,光纤入户技术凭借其诸多优势,被各大通信运营商所推崇,并在广电有线网络中得到广泛应用[2]。从架构上来看,点对点的形式,点对多点的形式是光纤入户的主要架构形式。就点对点的形式而言,这种形式适合小型网络,利用一条光纤实现自机房到各个客户家的信号传输,就点对多点的形式而言,机房内一条光纤需经由置于光缆交接箱,光缆分纤箱之中的光分路器进行分光之后,再将信号传输到各个客户家之中,这种形式适合大型网络。另外,点对多点的形式属于无源光网络,即PON,PON数量及光纤用量能够明显降低,从经济性要素来说,成本更加低廉实惠,逐步发展成为光纤入户技术的主要方向。

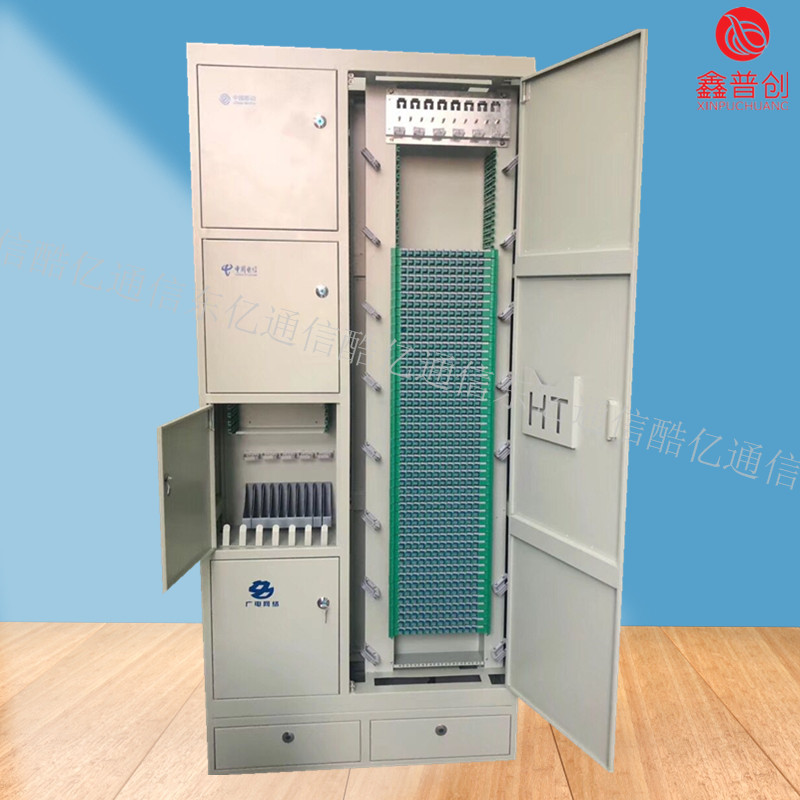

360芯四网合一光纤配线架
