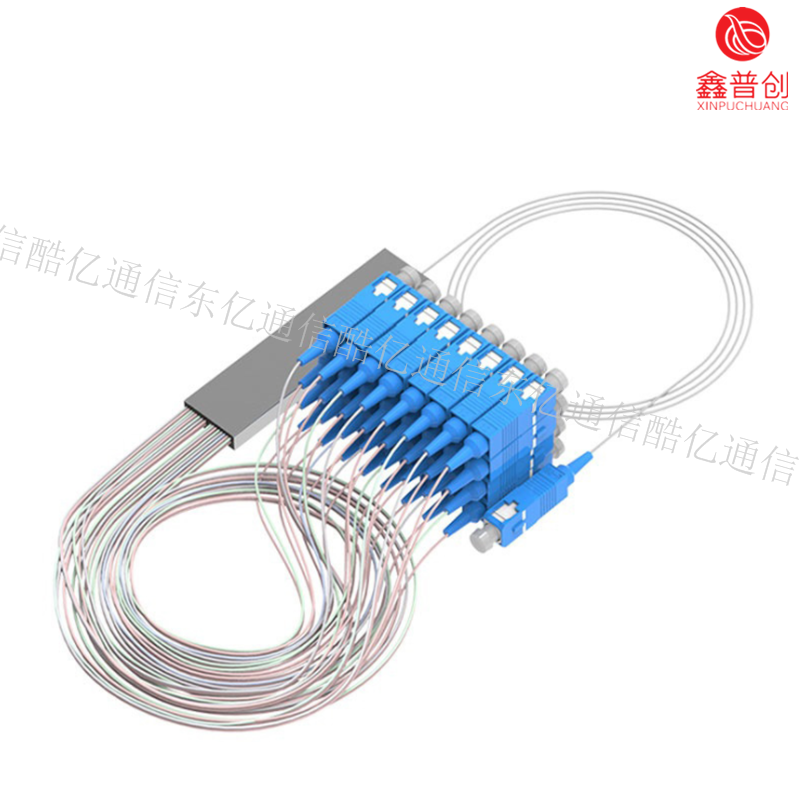

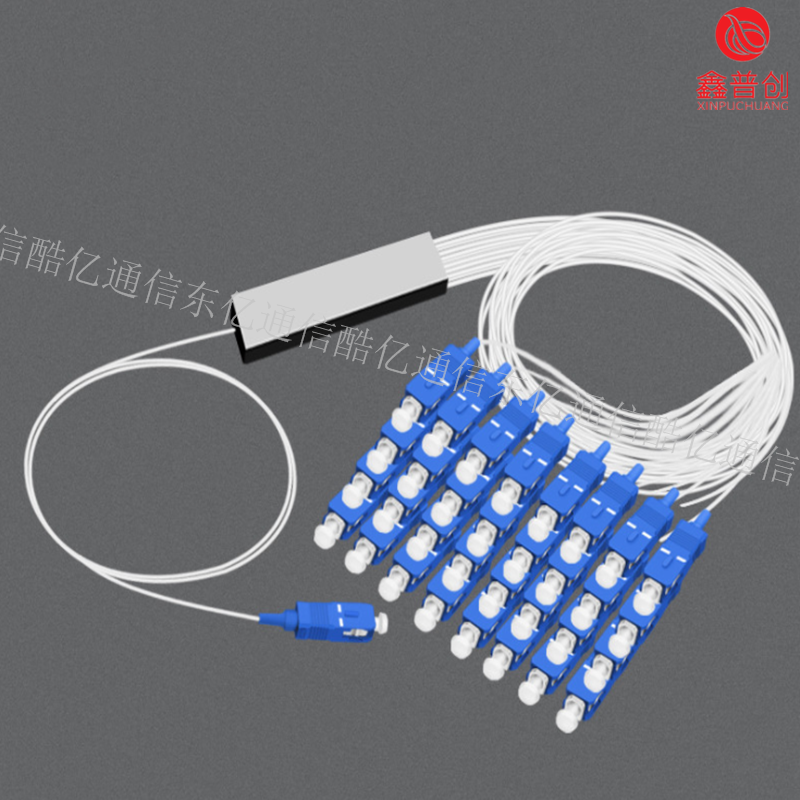

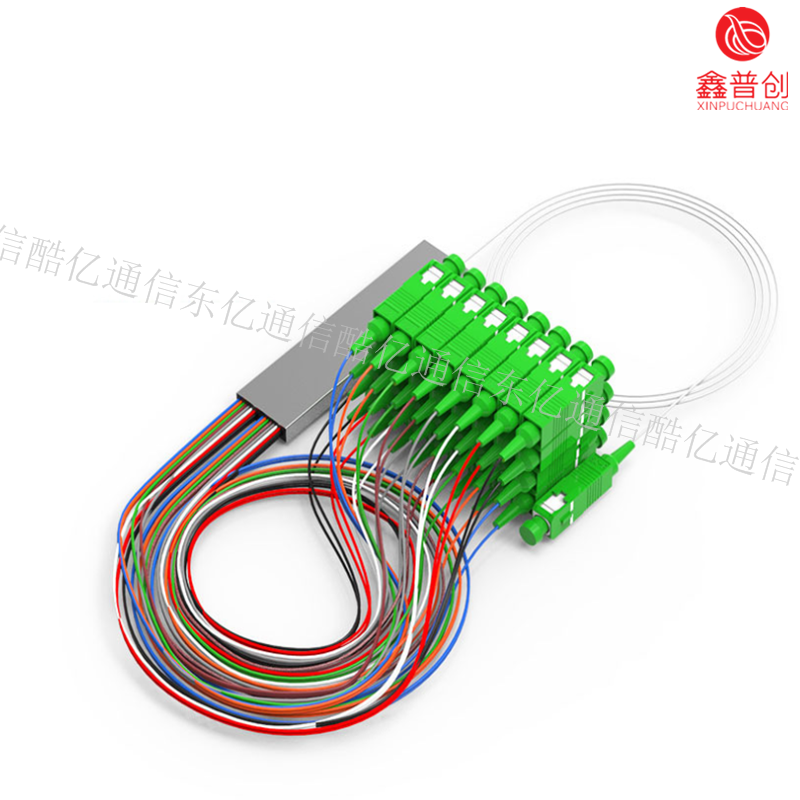

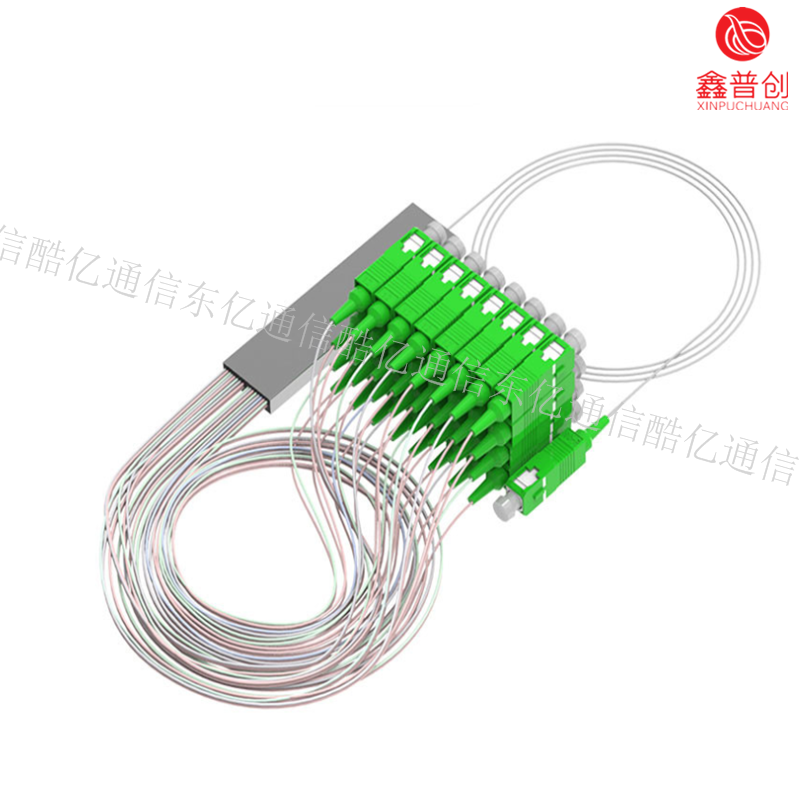

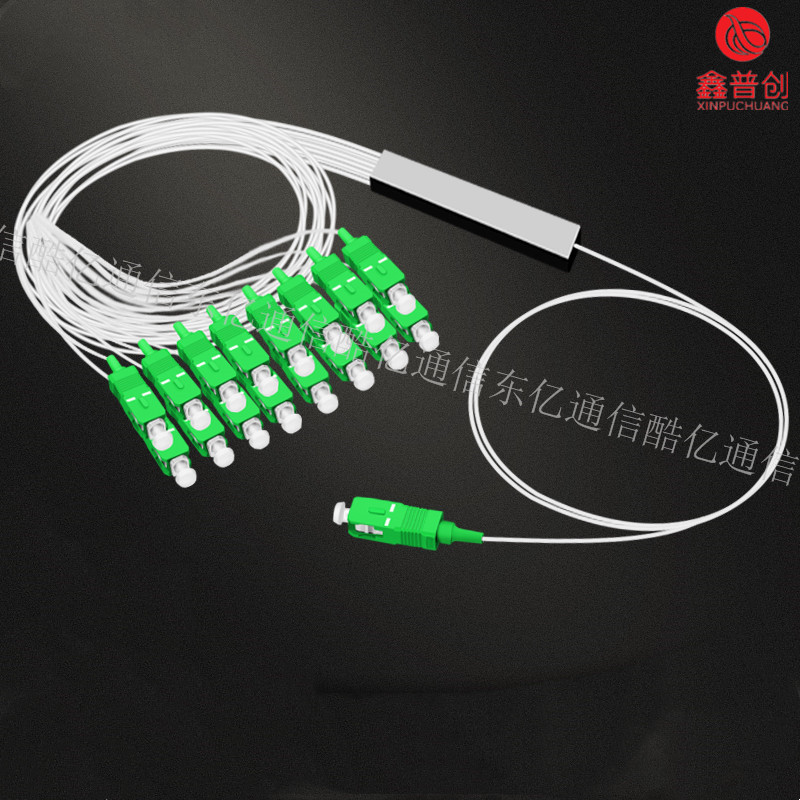

FC/APC1分16光分路器
光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。
1.光纤分路器是用来实现光波能量的分路与合路的器件。它将一根光纤中传输的光能量按照既定的比例分配给两根或者是多根光纤，或者将多根光纤中传输的光能量合成到一根光纤中。2.光分路器按分光原理可以分为熔融拉锥型（FUSED FIBER SPLITTER / FBT SPLITTER）和平面波导型(PLC SPLITTER)。3.光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件。光分路器按分光原理可以分为熔融拉锥型和平面波导型(PLC型)两种。4.光分路器按分光原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。
FC/APC1分16光分路器
光纤通信技术相较其它通信手段来说特点鲜明，首先是其传输速度快且传输体量大，其次是损耗很低且传输距离长，还包括其抗干扰能力强等。因为我们知道光的频带远远超过电，这使得光纤通信的容量非常之大，且由于光纤自身的体积非常小，相比其它介质来说质量也较轻，因此光纤比较容易铺设，在有限的空间中可布置的光纤数量比较多，这些特性使得光纤通信技术传输速度快且体量大，而且对空间的要求也比较小，能很好地满足当今有线通信的要求。其次利用光作为媒介进行信息传输的损耗非常小，这主要得益于光信号的衰减很小，石英系统的损耗光纤相较其它媒介其损耗已经很低，而在研究中的非石英系统超低损耗光纤则会实现更低的损耗，这会地节省成本。
FC/APC1分16光分路器
