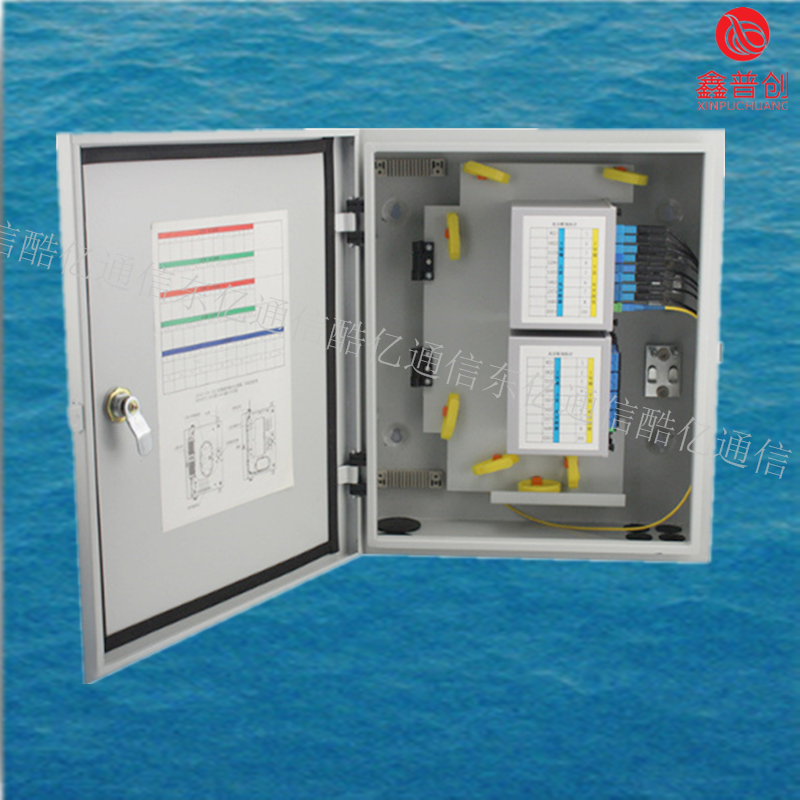

ODF配线单元箱

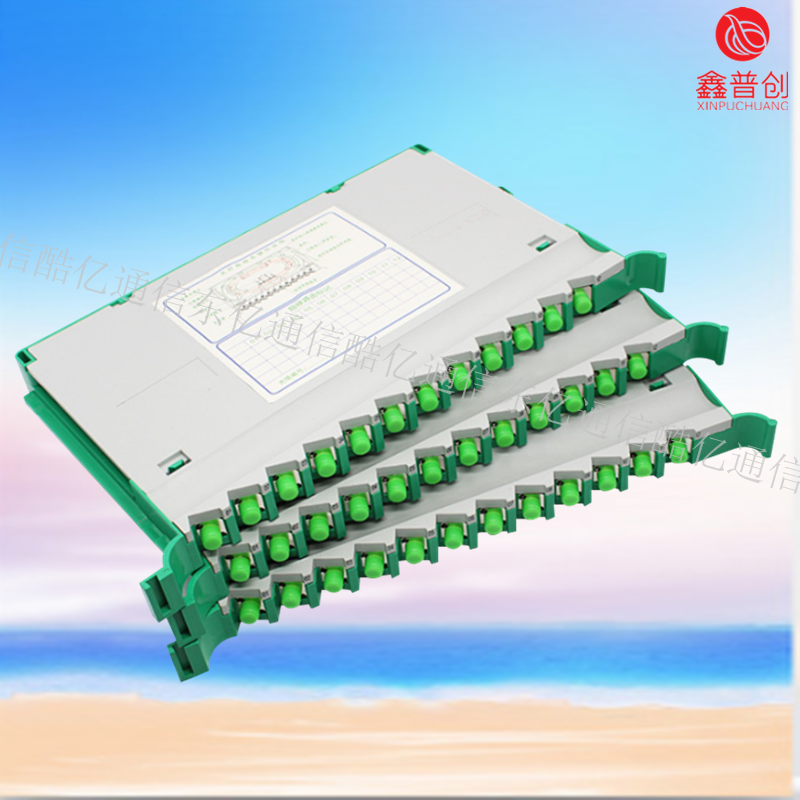

ODF箱又称熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，熔配一体化模块单元盒、熔接框、ODF单元盒，常规24芯、48芯、72芯、96芯、144芯。是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，最大容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。
大容量的视频影视采用光纤传输。无线和光纤通信是互补的。信息技术迅速发展，光纤通信开始问世，光纤通信技术的到来带动着整个通信领域进步，得到广泛应用，光纤通信技术大大提高通信效率，并且光纤通信技术具有大容量通信功能。因此深受广大业内人士青睐，应用广泛。波分复用技术原理是依据不同频率和波长的光波将光纤的损耗窗口分成许多信道，利用低损耗的单模光纤来节约宽带，同时以光波作为信号的载体，利用波分复用器将不同的信号光载波并在一起通过发送端口传输出去，之后利用波分复用器通过接收端接受不断不同的光载波信号。光纤接入网在信息高速公路的发展中实现了高速化的信息传输，主干传输的宽带网络和用户接入部分迎合了大众的基本需求。根据不同的到达位置，光纤接入的类型可以分为四种，分别是FTIB、FTIC、FTTCab和FTTH。
ODF配线单元箱
接入网的物理节点主要有前端机房内、光交接箱、用户以及32户光节点。具体的节点布置如下所示。前端机房位置的设备主要有广播电视业务1550EDFA设备，还有级光分路器设备，此外，有设置FTTH局端的OLT设备。还有设置光交接箱，为了实现电缆和管道的有效运行，加强利用现有光节点，光交接箱的位置一般都会设置在没有改造的光节点位置之前，同时还要保证改造之后的光交接箱所覆盖的用户占据光节点的个数为8的倍数，任何一个光交接箱所覆盖的光节点个数不能大于32。为了节约主干光纤，在进行网络改造的过程中，需要在光交接箱位置设置二级分光路器。对于光节点阶段的改造，不仅包括对CATV接收机的改造，同时还应该对FTTH二级分光路器进行改造。伴随着移动信息的扩展，电信信息传递业务发展迅猛，各大电信信息网络运营商积极应用光纤通信容量大的特点，以北京市为中心、朝向四面八方做出了通信光纤网的全国覆盖.
ODF配线单元箱
