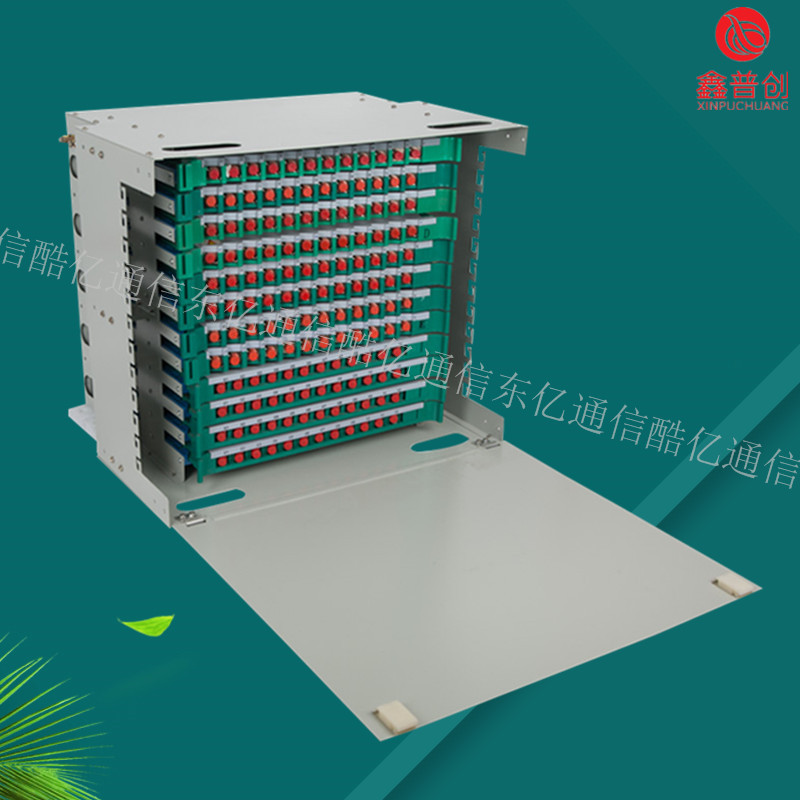

144口ODF配线单元箱
ODF箱主要是光缆配线在ODF架内集中 象288芯的光纤配线架内装有4个72芯的光纤配线箱 每个72D的光纤配线箱有72根尾纤和适配器 光缆是和配线箱的尾纤熔接，然后保护固定的 配线箱上的适配器是要和设备的输出光信号对接的 一般机房信号经过分配后传输到ODF架 ，和配线箱上的适配器对接 光跳线对接时 要保持端面清洁，无划伤 光纤弯曲半径不要太小，尽量在10cm 以上 选用质量过关的适配器 一般跳线的插入损耗0.2dB以下， 适配器插入损耗0.2dB以下 采购跳线要按需要的长度订货（方便理线） 跳线和适配器的重复性，一致性要好 不然每次对接的值差别太大影响信号传输。机房光纤--由RNC接自己设备的ODF再分接CS、PS和LUB、由LUB接入基站ODF架，再接到设备传输。
光纤通信的载体是光波，它是用光纤作为了传输媒介，这与传统的通信方式不同。内芯和包层组成了光纤，光纤的内芯很细，仅仅只有几十微米甚至几微米，比头发丝还要细很多；包层在外面，它对光纤起到了保护作用。光纤通信的工作原理为：信息在发送端先被变成电信号，然后将其调制到由激光器所发出的激光束上面，使光强度随着电信号频率变化，再利用光纤发送出去；在接收端，光信号被检测器收到后再变换为电信号，经过解调再恢复为原来的信息。因为载波有高频率的光波，作为传播介质，它又有很低的损耗，因此，在容量方面，光纤通信优于微波通信。光波有很强的保护作用，无需担心传输的信息被盗听。光纤由玻璃材料制成，玻璃属于电气绝缘体，不需要担心出现接地回路的问题。芯细、体积小是光纤本身具备的优点，这两个优点在解决地下通信管道空间拥挤的问题上起了不容小觑的作用。

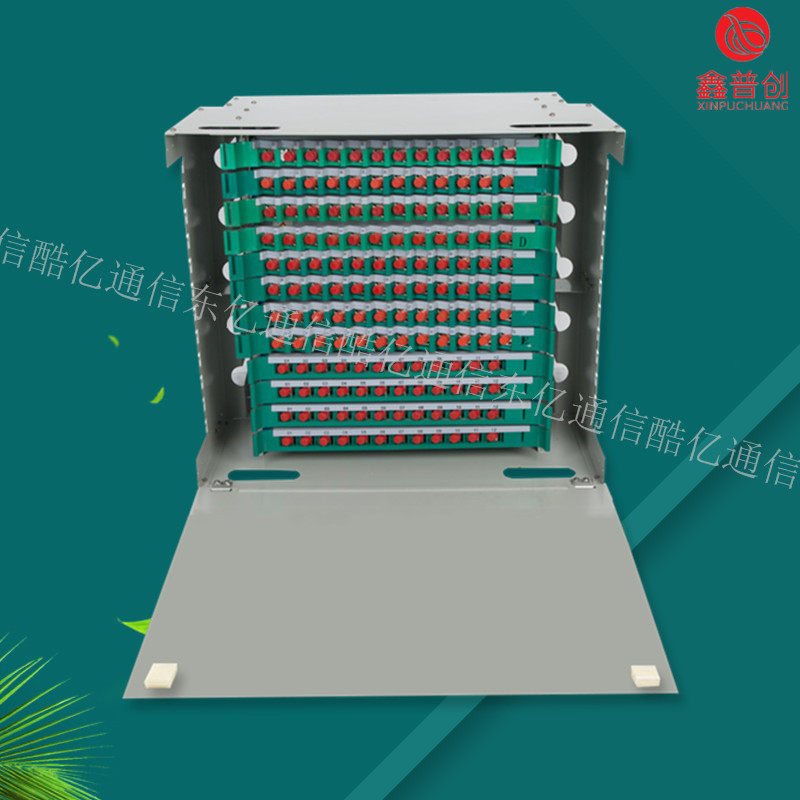

144口ODF配线单元箱
近年来，科技发展的脚步不断加快，先进的光纤制造技术的发展尤为迅猛。通过科学家在光纤技术方面的不断创新研究，已经取得了很大的成绩，技术和设备的水平也在不断进步中。以下具体分析了光纤技术发展的重要方向。光纤通信从PDH发展到SDH，从155MB/s发展到10GB/s，从信道容量上看，光纤通信系统的容量已经发生了巨大的变化。以超大容量、超长距离的信道为目标，很多专家和学者仍在全面深入开展新技术的研究，争取突破现状。一般情况下，越远的传输距离越能体现光纤传输的优越性，因为其不存在衰减。即使出现了衰减，也是只存在于Ic或Sc本身的衰减，但这种衰减不会在距离上造成影响，一般情况下，如果范围在20db以内，可以忽略不计。逐步向城域网发展是光纤发展的必然趋势，光纤传输也正在向业务节点方向靠近，这种趋势在生活中、产业中已经成为主流。目前，部分人认为这种光传输信息的手段仍然不适用于城域网，但其作为任务节点，它不仅可以安全传输信息，又可以接近用户，还可以为用户提供便利服务。

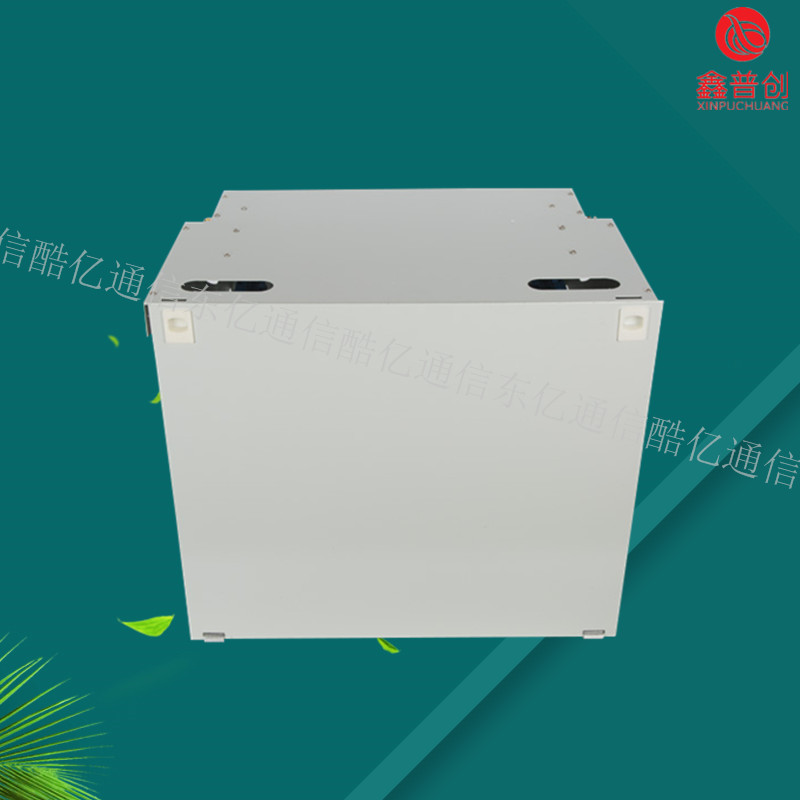

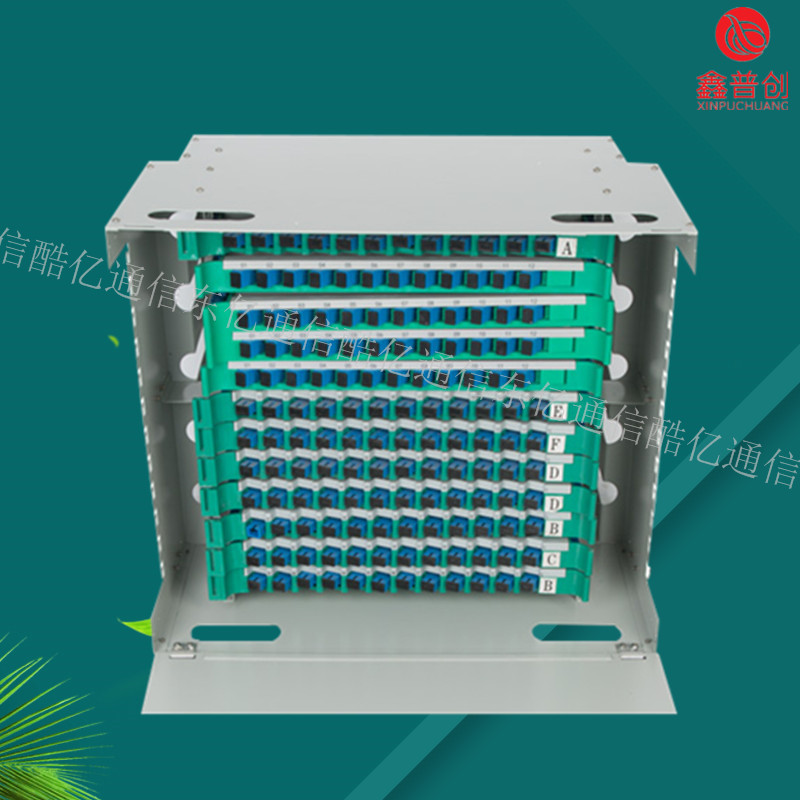

144口ODF配线单元箱
